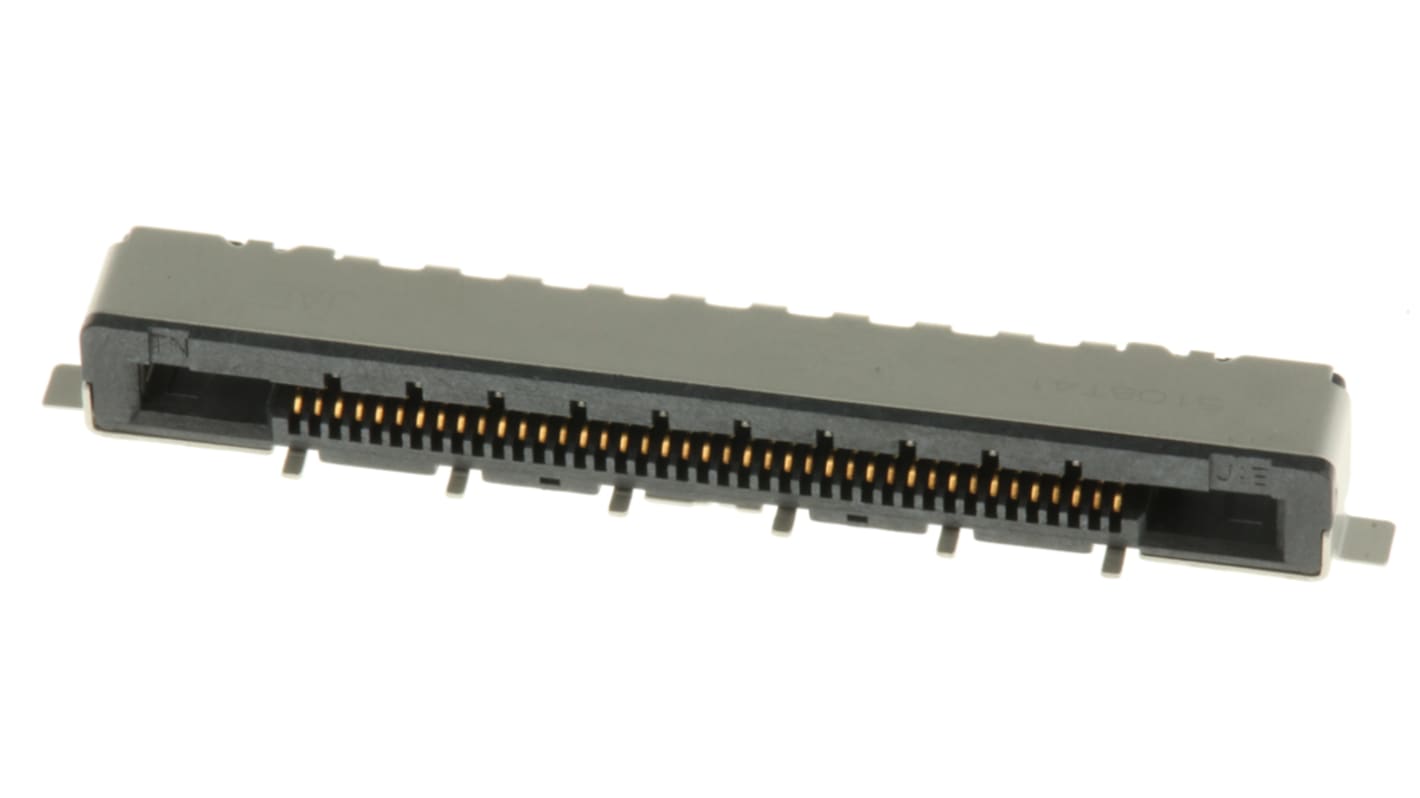

JAE Serie FI-R, LVDS-Verbinder, Typ Buchse, 41-polig , 1-reihig , gewinkelt, SMD, Löten, 0.5mm

0,5-mm-Leiterplatten-Buchsensteckverbinder der Serie FI-R für Kabel-Platine-Verbindungen in Anwendungen, die digitale serielle Hochgeschwindigkeitsübertragungen verwenden. Diese FI-R-Steckverbinder wurden als Industriestandard für die LCD-Schnittstelle in HD-Fernsehern übernommen. Die Bauweise dieser FI-R-Steckverbinder ist sowohl kompakt als auch robust mit einer geringen Bauhöhe von nur 3,8 mm. Das Gehäuse dieser FI-R-Buchsensteckverbinder besteht aus verzinntem Edelstahl zur Abschirmung und Erdung. Metallhaltevorrichtungen an den Steckverbindern bieten eine starke Leiterplattenhaltung. Diese FI-R-Buchsensteckverbinder sind als vertikale oder rechtwinklige Montage erhältlich

VESA-Standardsteckverbinder für TV-LCD-Schnittstellen
Kompakte und robuste Bauweise
Niedrige Bauhöhe von 3,8 mm
Edelstahlgehäuse zur Erdung
Metallhaltevorrichtungen für sicheren Halt auf der Leiterplatte

Diese Steckverbinder der Serie FI-R werden in Anwendungen verwendet, die eine digitale serielle Hochgeschwindigkeitsübertragung wie LVDS-, TMDS- (HDMI) und PCI Express-Signale verwenden. Zu den Anwendungen gehören die interne Hochgeschwindigkeits-Videoübertragung in Fernsehern, Monitoren, Digital Signage und anderen Anwendungen im Zusammenhang mit dem Display. Diese FI-R-Steckverbinder können auch in Nicht-Display-Anwendungen verwendet werden, die eine hohe Signalintegrität und EMI-Abschirmung erfordern. Zu diesen Anwendungen gehören medizinische Bildgebungs- und Scangeräte, Set-Top-Boxen, Basisstationen, Kopierer, Faxgeräte und Server.
