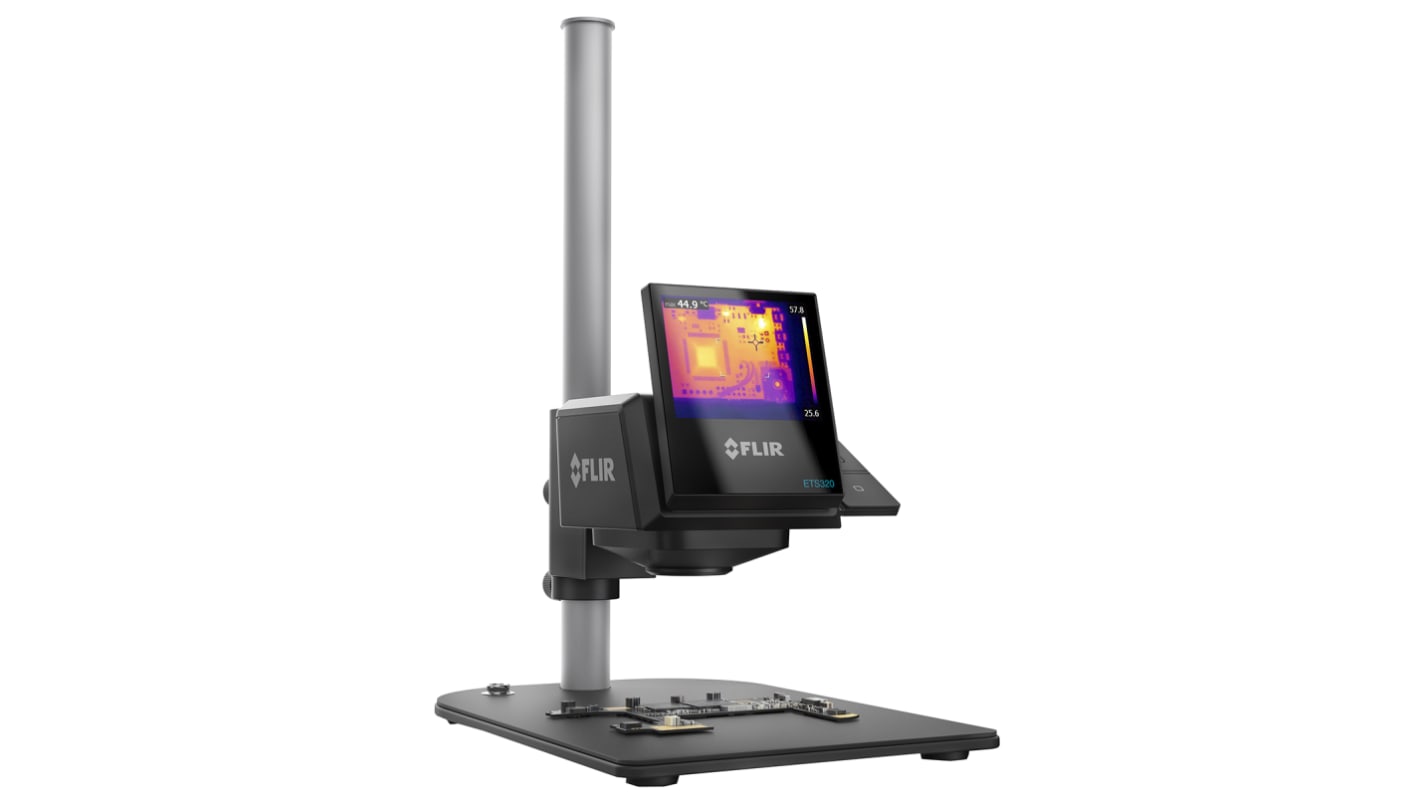

FLIR ETS320 3Zoll Wärmebildkamera, 320 x 240Pixel, –20 → +250 °C

  • RS Best.-Nr. 135-6220
  • Herst. Teile-Nr. 63950-1001
  • Hersteller FLIR
Datenblätter und Anleitungen
Rechtliche Anforderungen
RoHS Status: Nicht zutreffend
Ursprungsland: TW
Informationen zur Produktgruppe


Wärmebildkamera FLIR ETS320 für Prüfstände

Die Infrarot-Kamera FLIR ETS320 ist eine professionelle, kostengünstige Lösung für die freihändige Laborprüfung. Ideal zur Verminderung von Prüfzeiten und zur Verbesserung des Produktdesigns von elektronischen Platinen sowie zur Geräteevaluierung. Mittels Infrarot erkennt die ETS320 konstruktive Fehler, die sich als Wärmeverlust auswirken. Dies ist ein wichtiger Indikator für die Funktionstüchtigkeit eines Systems. Die ETS320 hilft Ingenieuren und Prüftechnikern mittels Wärmebildgebung bei der Erfassung und Analyse genauer, zuverlässiger Daten in wenigen Sekunden. Vollständig radiometrische Analyse - jedem Pixel im Bild wird ein eigener Temperaturmesswert zugewiesen

Mit der ETS320 können Sie den zu testenden Abschnitt visualisieren und dann an bestimmten Temperaturpunkten honen. Auf einen Blick können Sie erkennen, welche Komponenten übermäßige Wärmemelder ausgeben, und dann Ihre ETS320 nach Bedarf anpassen, um speziell an dieser Stelle zu messen


Eigenschaften und Vorteile:

  • • 320 x 240 IR-Auflösung (7800 Pixel)

  • • Das leuchtstarke 3 Zoll LCD-Display gibt sofortige Rückmeldung über die Wärmeverteilung

  • • 45°-Sichtfeld

  • • ±3 % Messgenauigkeit

  • • Zeichnet radiometrische Standard-JPEGs auf

  • • Mastbefestigung für schnelle, einfache Aufstellung im Lieferumfang enthalten

  • • Software FLIR Tools+ im Lieferumfang enthalten

  • • Empfindlich genug zur Erkennung von Temperaturunterschieden von weniger als 0,06 °C

  • • Großer Temperaturbereich von –20 °C bis 250 °C zur Quantifizierung der Wärmeentwicklung und Wärmeableitung

  • • Misst kleine Komponenten ab 170 μm pro Pixel-Punktgröße

  • • Verbessertes Produktdesign


  • Tischfuß mit integrierter FLIR-Präzisions-Wärmebildkamera für thermische Untersuchungen von elektronischen Bauteilen und Leiterplatten

  • Freihändige Bedienung - stellen Sie einfach den Ständer/die Halterung auf die Höhe ein, die Sie benötigen, und beginnen Sie mit der Betrachtung im thermischen Bereich

  • Nehmen Sie die Ratearbeit aus der thermischen Prüfung - sehen Sie sich die gesamte Elektronik auf einmal an und finden Sie problemlos heiße Stellen und potenzielle Fehlerquellen

  • Erfassen Sie Wärmebilder mit einem einfachen Tastendruck und übertragen Sie sie zur weiteren Analyse auf den PC


Anwendungen

  • Produktionsprüfung

  • Wissenschaftliche Forschung

  • Bildungseinrichtungen

Häufig gestellte Fragen

F: Was sind die Vorteile der Verwendung der FLIR ETS320?
A: Die ETS320 ist eine Wärmebildkamera für Tischgeräte mit einem integrierten Ständer, der kontaktlos und einfach zu bedienendes Werkzeug zur Messungen von Leiterplatten und kleinen elektronischen Geräten ist. Sie verwendet Infrarot zur Erkennung von Designfehlern, die sich als hitzebehaftendes 3-Zoll-LCD-Display auswirken.

F: Funktioniert die FLIR ETS320 mit FLIR ResearchIR
A: Ja, das tut es - ResearchIR ist ein leistungsfähiges und einfach zu bedienendes Software-Paket für die thermische Analyse von FLIR-Forschungs- und Entwicklungs-/Science-Kameras. Es bietet Kamerasteuerung, Hochgeschwindigkeits-Datenaufzeichnung, Bildanalyse und Datenfreigabe.

Geliefert mit

Kamera, Befestigung, Ständer, Netzteil, USB-Kabel und FLIR Tools+ Software

Technische Daten des gezeigten Artikels
Eigenschaft Wert
Temperatur Messbereich –20 → +250 °C
Detektor Auflösung 320 x 240Pixel
Anzeigenauflösung 320 x 240Pixel
Anwendung Labor
Modellnummer ETS320
Wärmeempfindlichkeit <0.06°C
Temperatur Messgenauigkeit max. ±3 %
Fokustyp Feststehend
Wiederholrate 9Hz
Anzeigengröße 3Zoll
Gewicht 575g
3 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 19 Uhr.
16 weitere lieferbar innerhalb 2 Werktag(e) (Mo-Fr).
Preis pro 1 Stück
2.599,00
(ohne MwSt.)
3.118,80
(inkl. MwSt.)
Stück
Pro Stück
1 +
€ 2.599,00
