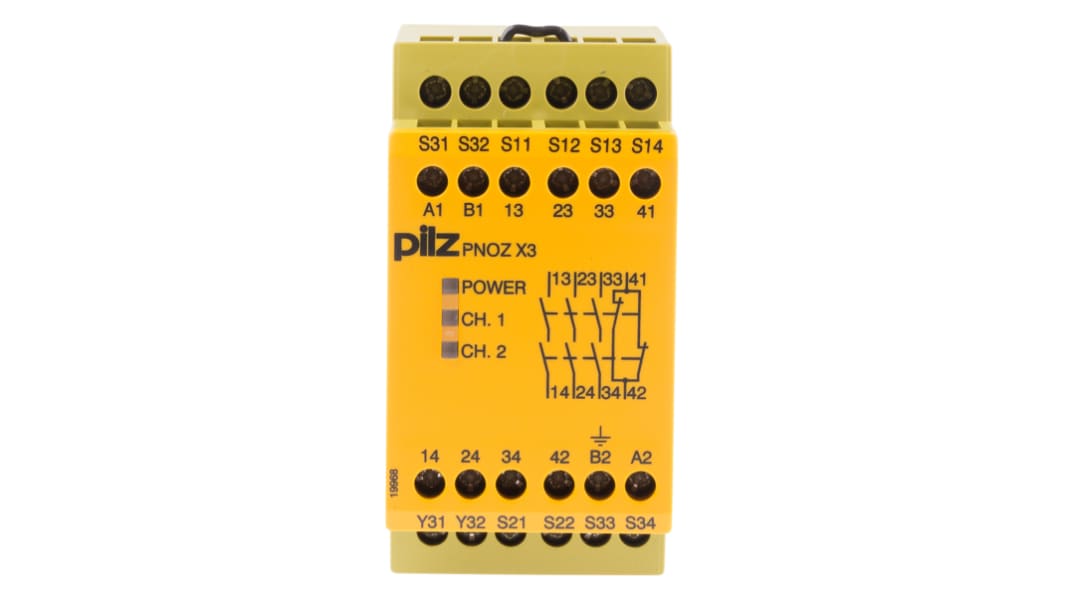

Pilz PNOZ X3 Sicherheitsrelais 24V ac/dc, 3 Sicherheitskontakte, 1 Hilfsschalter EN 60068-2-6, EN 60947-5-1, EN ISO
- RS Best.-Nr.:
- 245-1848
- Distrelec-Artikelnummer:
- 300-77-769
- Herst. Teile-Nr.:
- 774310
- Hersteller:
- Pilz
Zwischensumme (1 Stück)*
€ 271,92
(ohne MwSt.)
€ 326,30
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab € 100,00
Auf Lager
- 9 Einheit(en) versandfertig
- Zusätzlich 192 Einheit(en) versandfertig von einem anderen Standort
- Zusätzlich 17 Einheit(en) mit Versand ab 24. Juni 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | € 271,92 |
*Richtpreis
- RS Best.-Nr.:
- 245-1848
- Distrelec-Artikelnummer:
- 300-77-769
- Herst. Teile-Nr.:
- 774310
- Hersteller:
- Pilz
Technische Daten des gezeigten Artikels
Datenblätter und Anleitungen
Rechtliche Anforderungen
Informationen zur Produktgruppe
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Pilz | |
| Produkt Typ | Sicherheitsrelais | |
| Sicherheitskontakte | 3 | |
| Kontakt Konfiguration | 3 Schließer, 1 Öffner | |
| Anzahl der Hilfskontakte | 1 | |
| Montageart | DIN-Hutschiene | |
| Serie | PNOZ X3 | |
| Leistungsaufnahme | 2.5W | |
| Anschlusstyp | Schraube | |
| IP-Schutzart | IP20, IP40, IP54 | |
| Betriebstemperatur min. | -20°C | |
| Kontaktstrom | 8A | |
| Schaltspannung DC | 24V dc | |
| Normen/Zulassungen | EN 60068-2-6, EN 60947-5-1, EN ISO 13849-1:2006, EN 954-1, IEC 61511, EN 60947-4-1, EN 61000-6-2, EN 60947-1, EN 60068-2-78, EN IEC 62061, VDE 0113-1, EN 60204-1 | |
| Schaltspannung AC | 240V ac | |
| Maximale Betriebstemperatur | 55°C | |
| Höhe | 121mm | |
| Breite | 45mm | |
| Länge | 87mm | |
| Sicherheitskategorie | CAT 4 | |
| Zulassung für Gefahrenbereiche | Nein | |
| Spulenspannung | 24V ac/dc | |
| Alle auswählen | ||
|---|---|---|
Marke Pilz | ||
Produkt Typ Sicherheitsrelais | ||
Sicherheitskontakte 3 | ||
Kontakt Konfiguration 3 Schließer, 1 Öffner | ||
Anzahl der Hilfskontakte 1 | ||
Montageart DIN-Hutschiene | ||
Serie PNOZ X3 | ||
Leistungsaufnahme 2.5W | ||
Anschlusstyp Schraube | ||
IP-Schutzart IP20, IP40, IP54 | ||
Betriebstemperatur min. -20°C | ||
Kontaktstrom 8A | ||
Schaltspannung DC 24V dc | ||
Normen/Zulassungen EN 60068-2-6, EN 60947-5-1, EN ISO 13849-1:2006, EN 954-1, IEC 61511, EN 60947-4-1, EN 61000-6-2, EN 60947-1, EN 60068-2-78, EN IEC 62061, VDE 0113-1, EN 60204-1 | ||
Schaltspannung AC 240V ac | ||
Maximale Betriebstemperatur 55°C | ||
Höhe 121mm | ||
Breite 45mm | ||
Länge 87mm | ||
Sicherheitskategorie CAT 4 | ||
Zulassung für Gefahrenbereiche Nein | ||
Spulenspannung 24V ac/dc | ||
Serie PNOZ X3 der Sicherheitsrelais von PILZ
Die Serie PNOZ X3 der Sicherheitsrelais von PILZ führt in Ihre Schaltung eine sicherheitsbezogene Unterbrechung ein, wobei die Hauptanwendungen typischerweise in potenziell gefährlichen Umgebungen liegen, in denen Sie eine schnelle Stromabschaltung benötigen. Dies ist besonders nützlich in automatisierten Umgebungen mit hohem Publikumsverkehr wie Fabriken und Lagerhallen.
Eigenschaften und Vorteile
• LED-Statusanzeige zur Unterstützung des Schaltkanalstatus zwischen 1 oder 2 Signalen und auch zur Überwachung der Versorgungsspannung im Relais;• Halbleiterausgangssignale: Schaltstatuskanal 1 / 2 ;• 3 Sicherheitskontakte und 1 Hilfskontakt;• Mehrere Anschlussausgänge und Statusanzeigen;• Das Öffnen und Schließen der Sicherheitsrelais wird innerhalb jedes Ein-Aus-Zyklus automatisch geprüft;• Eine überwachte manuelle Rückstellung ist in diesem Gerät verfügbar;• DIN-Schienenmontage als Standard
Sicherheitsmerkmale
• Der Stromkreis ist redundant mit integrierter Selbstüberwachung ;• Zuverlässige X3-Funktionalität bedeutet, dass Ihre Sicherheitsfunktion auch im Falle eines Komponentenausfalls wirksam bleibt;• Der Transformator ist kurzschlussfest und eine elektronische Sicherung wird an einer Gleichstromversorgung verwendet.
Anwendungen
• Not-Aus-Tasten
• Sicherheitstore
Sicherheitstechnische Parameter
• EN 60204-1;• EN 60947-5-1;• VDE 0113-1
Approvals
CE, cULus-Zulassung, TÜV, KOSHA, CCC.
