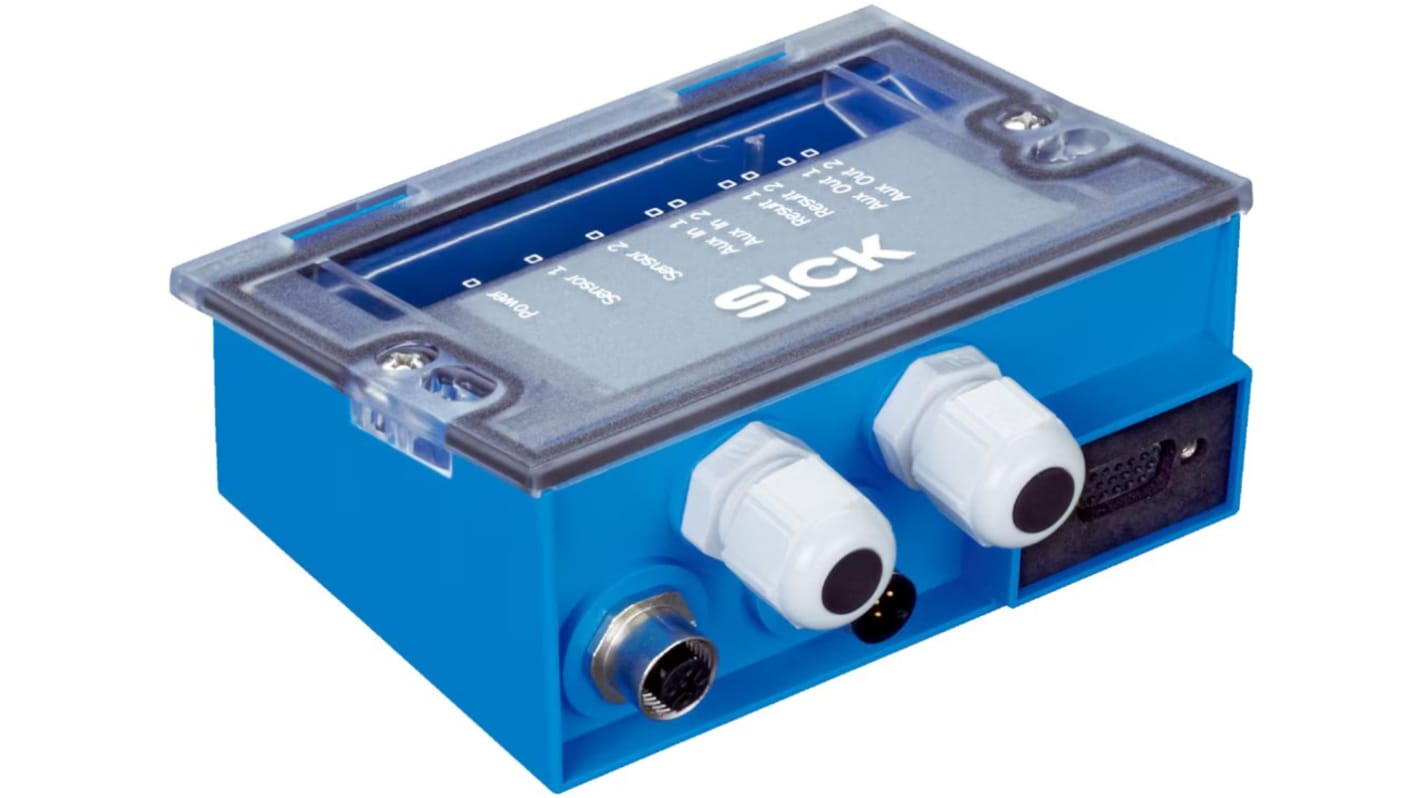

SICK CDB620 E/A-Modul 2 Anschlüsse, RS232, RS422, CAN, RS485
- RS Best.-Nr.:
- 284-9204
- Herst. Teile-Nr.:
- CDB620-101
- Hersteller:
- SICK
Zwischensumme (1 Stück)*
€ 206,72
(ohne MwSt.)
€ 248,06
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab € 100,00
Beim Hersteller auf Lager
- Versandfertig ab 17. August 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | € 206,72 |
*Richtpreis
- RS Best.-Nr.:
- 284-9204
- Herst. Teile-Nr.:
- CDB620-101
- Hersteller:
- SICK
Technische Daten des gezeigten Artikels
Datenblätter und Anleitungen
Rechtliche Anforderungen
Informationen zur Produktgruppe
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | SICK | |
| Produkt Typ | E/A-Modul | |
| Eingangs-Anschluss Typ | M12 Verbinder | |
| Anzahl der Anschlüsse | 2 | |
| Betriebsspannung max. | 30V dc | |
| Serie | CDB620 | |
| Schnittstellentyp | RS232, RS422, CAN, RS485 | |
| Gehäusematerial | Polycarbonat | |
| IP-Schutzart | IP65 | |
| Betriebstemperatur min. | -35°C | |
| Maximale Betriebstemperatur | 40°C | |
| Normen/Zulassungen | UK declaration of conformity, ETIM, eClass, cULus certificate, CHINA-RoHS, EAN, EU declaration of conformity, 4Dpro, CE, ACMA declaration of conformity, UNSPSC | |
| Betriebsspannung min. | 10V | |
| Ausgangstyp | Digital | |
| Anzahl der Klemmen | 2 | |
| Alle auswählen | ||
|---|---|---|
Marke SICK | ||
Produkt Typ E/A-Modul | ||
Eingangs-Anschluss Typ M12 Verbinder | ||
Anzahl der Anschlüsse 2 | ||
Betriebsspannung max. 30V dc | ||
Serie CDB620 | ||
Schnittstellentyp RS232, RS422, CAN, RS485 | ||
Gehäusematerial Polycarbonat | ||
IP-Schutzart IP65 | ||
Betriebstemperatur min. -35°C | ||
Maximale Betriebstemperatur 40°C | ||
Normen/Zulassungen UK declaration of conformity, ETIM, eClass, cULus certificate, CHINA-RoHS, EAN, EU declaration of conformity, 4Dpro, CE, ACMA declaration of conformity, UNSPSC | ||
Betriebsspannung min. 10V | ||
Ausgangstyp Digital | ||
Anzahl der Klemmen 2 | ||
- Ursprungsland:
- HU
Übersicht
Das 4DproConnectivity Connection Device Basic, Teil der CDB620 Sub-Produktfamilie, wurde entwickelt, um verschiedene Produkte wie CLV61x - CLV65x, Lector62x, RFH6xx und RFU62x zu unterstützen. Es dient als kompaktes Modul zum Anschluss eines Sensors, ausgestattet mit 2 Kabelverschraubungen und 2 M12-Stecker/Buchsen für die CAN-Kommunikation. Außerdem dient es als Basis für die Integration des CMC600. Das Connection Device Basic bietet vielfältige Möglichkeiten zum schnellen Anschluss eines einzelnen 4Dpro-Sensors, sei es über das SICK-CAN-Sensornetzwerk, Host-PCs oder SPSen, unter strikter Einhaltung von Industriestandards. Sowohl der Sensor als auch das Anschlussmodul erfüllen die Schutzart IP 65 und sind somit gegen Staub und Spritzwasser geschützt.
Außerdem ist die CDB mit dem CMC600-Parameter-Cloning-Modul kompatibel, was eine nahtlose Parameterspeicherung ermöglicht. Wenn die CDB im dafür vorgesehenen Steckplatz installiert ist, speichert sie alle Parameter des angeschlossenen 4Dpro Sensors. So werden beim Sensortausch alle anwendungsspezifischen Parameter mühelos auf den neuen 4Dpro-Sensor desselben Typs übertragen, was den Prozess vereinfacht und die Kontinuität der Funktionalität gewährleistet.
Auf einen Blick
Anschlussmodul für einen 4Dpro-Sensor
Gut sichtbare, leicht zugängliche Schraub- und Federkraftklemmen
Anschlussplan auf der Deckelinnenseite
Konfiguration mit Schaltern
IP-65-Anschluss für einen 4Dpro-Sensor mit Standard-Anschlusskabel
Basis für CMC600-Parameter-Cloning-Modul
Service-Stecker für direkten Zugriff auf die AUX-Schnittstelle
Ihr Nutzen
Kompaktes Design passt in kleine Räume
Zwei Befestigungslöcher für schnelle, präzise Montage sparen Installationskosten
Klar beschriftete, leicht zugängliche Schraub- und Federkraftklemmen sparen Zeit beim Anschluss von Peripheriegeräten
Schnelle, einfache Konfiguration mit Schaltern reduziert die Installationszeit
Anschluss nach Industriestandard garantiert eine zuverlässige Applikationslösung
CMC600 Parameter-Cloning-Modul ermöglicht schnellen Austausch und Ersatz angeschlossener Sensoren
Anwendungen
