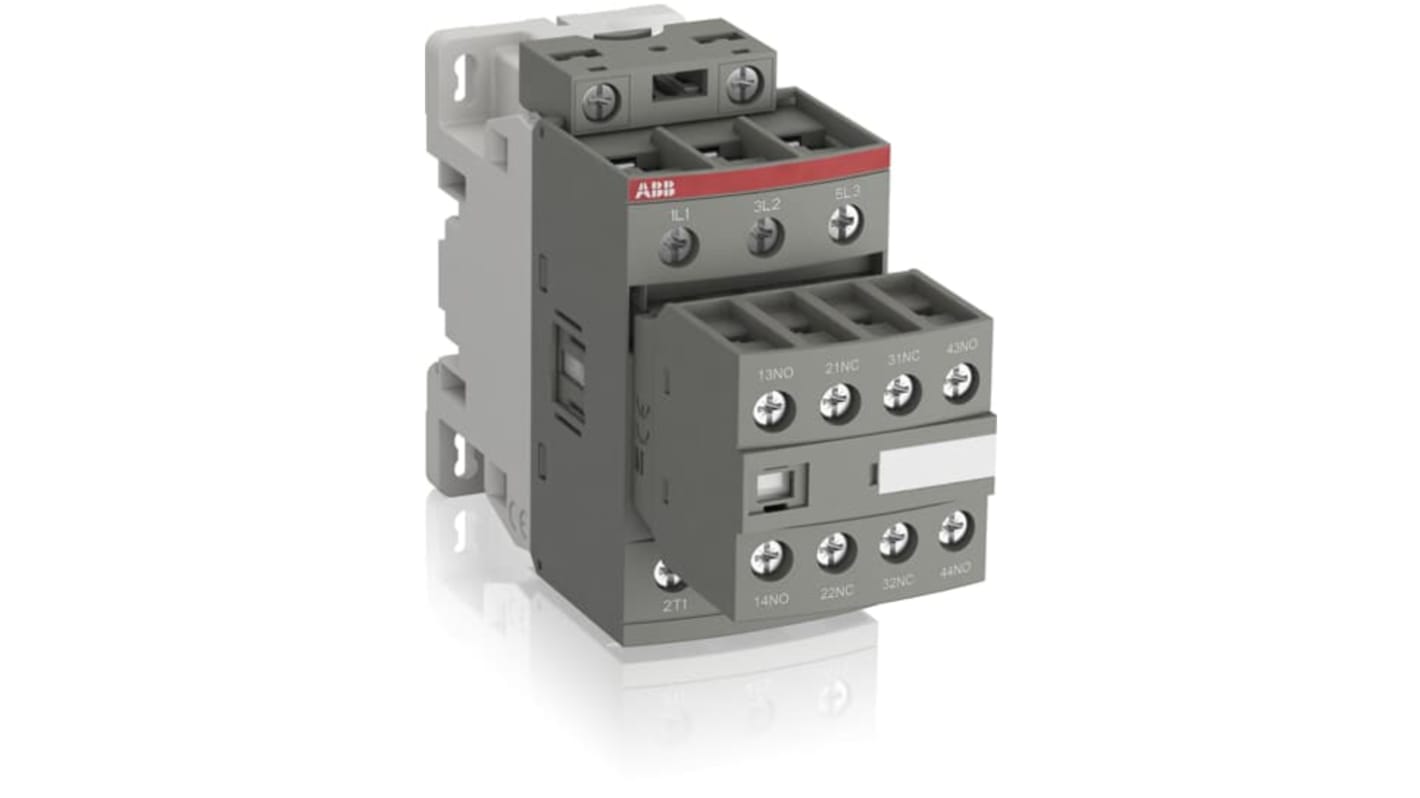

ABB 1SBL2 Schütz 100V, 250 V-Spule, 3-polig, 690V / 50 A 100V, 250 V 22 kW 5 Schließer, 2 Öffner Motorsteuerung

Alle Schütze anzeigen

Zwischensumme (1 Stück)*

€ 177,26

(ohne MwSt.)

€ 212,71

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Beim Hersteller auf Lager
  • Versandfertig ab 03. Juni 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück
Pro Stück
1 +€ 177,26

*Richtpreis

RS Best.-Nr.:
253-1982
Herst. Teile-Nr.:
1SBL297001R1322
Hersteller:
ABB
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

ABB

Spulenspannung

100, 250V

Produkt Typ

Schütz

Polanzahl

3

Nennspannung Kontakt

690V

Kontaktstrom

50A

Serie

1SBL2

Nennleistung

22kW

Montageart

DIN-Hutschiene

Funktion

Motorsteuerung

Kontaktanordnung

5 Schließer, 2 Öffner

Hilfskontakte Konfiguration

2 Schließer/2 Öffner

Anzahl der Hilfskontakte

4

Anschlusstyp

Schraube

Betriebstemperatur min.

-40°C

Betriebsstrom Ie

50A

Schützanwendung

Steuergerät

Steuerspannung Uc

100, 250V

Maximale Betriebstemperatur

70°C

Breite

45mm

Normen/Zulassungen

CSA C22.2 n° 14, IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508

Tiefe

119.5mm

Länge

119.5mm

Polanzahl und Konfiguration

3P

Ursprungsland:
FR

Schütz der Serie 1SBL2 von ABB, 100 bis 250 V Spulenspannung, 50 A Kontaktnennstrom – 1SBL297001R1322


Dieses Schütz ist ein 3-poliges Gerät, das für eine effiziente Steuerung in elektrischen Systemen entwickelt wurde. Er arbeitet in einem Spulenspannungsbereich von 100 bis 250 V AC und eignet sich für Anwendungen, die eine zuverlässige Leistung unter verschiedenen Bedingungen erfordern. Mit einer Nennleistung von 22 kW ist es für hohe Belastungsanforderungen ausgelegt und für eine einfache Installation auf DIN-Schienen ausgelegt, mit einer Länge und Tiefe von 119,5 mm und einer Breite von 45 mm.

Merkmale & Vorteile


• Nennbetriebsstrom von 50 A, geeignet für schwere Lasten
• Integrierter Überspannungsschutz erhöht die Zuverlässigkeit in instabilen Netzwerken
• Schraubklemmenkonstruktion ermöglicht sichere und unkomplizierte Verbindungen
• Hilfskontakt-Konfiguration von 2NO Plus 2NC für zusätzliche Funktionalität

Anwendungen


• Geeignet für das Schalten von Stromkreisen in der industriellen Automatisierung
• Eingesetzt, wenn präzise Steuerung und Koordination erforderlich sind
• Ideal für die Integration mit thermischen Überlastrelais im Motorschutz
• Einsatz in Umgebungen mit variablen Temperaturbereichen und Bedingungen

Welche Bedeutung hat die Konfiguration der Hilfskontakte?


Die Hilfskontaktkonfiguration von 2NO + 2NC ermöglicht vielseitige Steuerungsoptionen und ermöglicht es dem Benutzer, mehrere Steuerkreise effizient in ein einziges System zu integrieren.

Kann dieses Gerät hohen Umgebungstemperaturen standhalten?


Ja, es kann effizient in einem Temperaturbereich von -40 °C bis +70 °C betrieben werden und eignet sich daher für anspruchsvolle Umgebungen, wie z. B. Außeninstallationen oder industrielle Umgebungen mit hoher Hitze.

Wie verbessert das Schraubklemmen-Design die Installation und Wartung?


Das Schraubklemmen-Design sorgt für eine sichere, leicht zugängliche Verbindung, vereinfacht die Installation und ermöglicht eine einfache Wartung oder Aufrüstung ohne Spezialwerkzeug.
