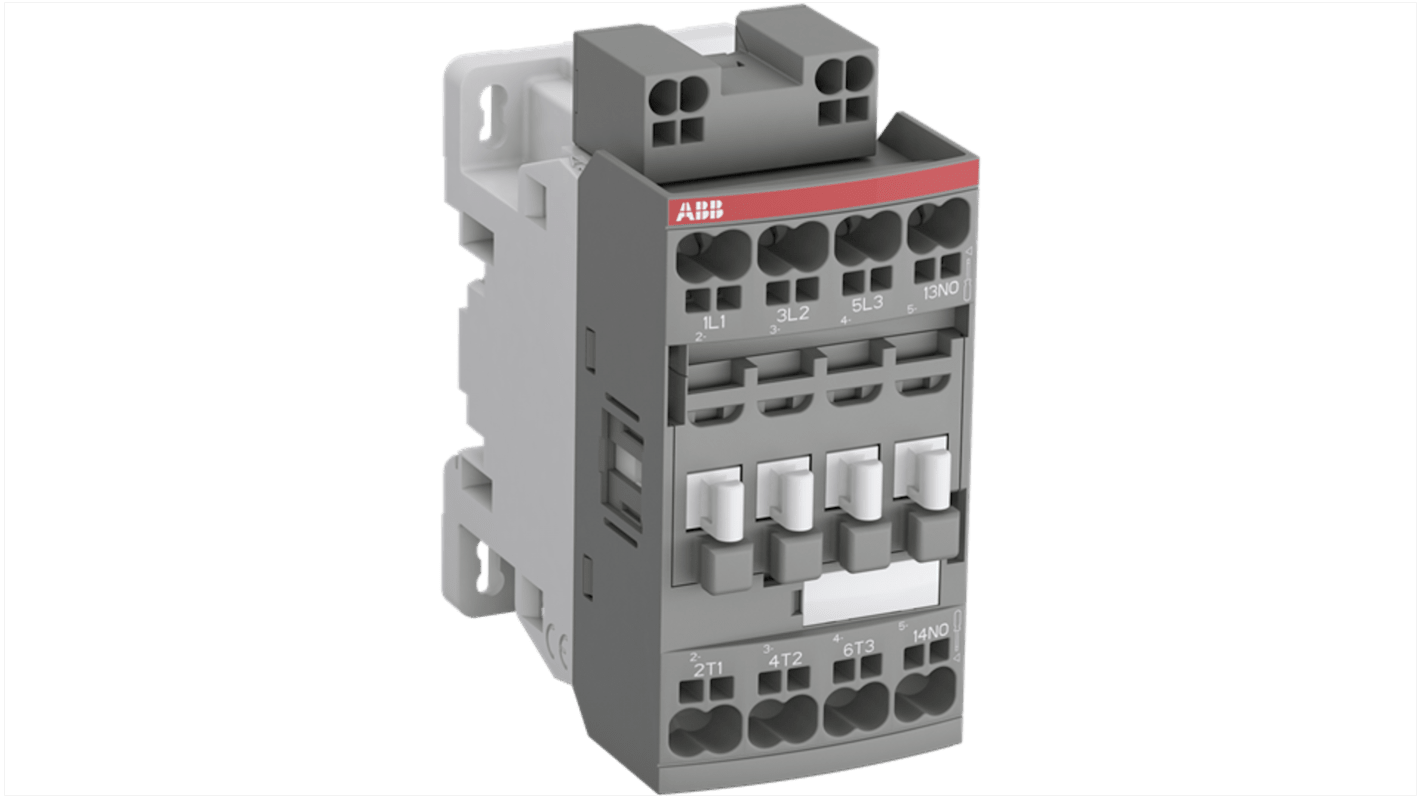

ABB 1SBL13 Schütz 100 to 250 V ac-Spule, 3-polig, 690V / 25 A 100 to 250 V 5.5 kW 4 Schließer Steuergerät
- RS Best.-Nr.:
- 253-1899
- Herst. Teile-Nr.:
- 1SBL137005R1310
- Hersteller:
- ABB
Zwischensumme (1 Stück)*
€ 46,81
(ohne MwSt.)
€ 56,17
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab € 100,00
Vorübergehend ausverkauft
- 1 Einheit(en) mit Versand ab 19. März 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | € 46,81 |
*Richtpreis
- RS Best.-Nr.:
- 253-1899
- Herst. Teile-Nr.:
- 1SBL137005R1310
- Hersteller:
- ABB
Technische Daten des gezeigten Artikels
Datenblätter und Anleitungen
Rechtliche Anforderungen
Informationen zur Produktgruppe
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | ABB | |
| Produkt Typ | Schütz | |
| Spulenspannung | 100 to 250 V ac | |
| Polanzahl | 3 | |
| Nennspannung Kontakt | 690V | |
| Kontaktstrom | 25A | |
| Nennleistung | 5.5kW | |
| Serie | 1SBL13 | |
| Funktion | Steuergerät | |
| Kontaktanordnung | 4 Schließer | |
| Anzahl der Hilfskontakte | 1 | |
| Hilfskontakte Konfiguration | 1 Schließer, 0 Öffner | |
| Schützanwendung | Motoren bis 4 kW | |
| Steuerspannung Uc | 100 to 250 V | |
| Betriebsstrom Ie | 9A | |
| Betriebstemperatur min. | -40°C | |
| Maximale Betriebstemperatur | 70°C | |
| Tiefe | 77mm | |
| Breite | 45 mm | |
| Länge | 92.3mm | |
| Normen/Zulassungen | IEC 60947-4-1, IEC 60947-5-1, UL/CSA | |
| Alle auswählen | ||
|---|---|---|
Marke ABB | ||
Produkt Typ Schütz | ||
Spulenspannung 100 to 250 V ac | ||
Polanzahl 3 | ||
Nennspannung Kontakt 690V | ||
Kontaktstrom 25A | ||
Nennleistung 5.5kW | ||
Serie 1SBL13 | ||
Funktion Steuergerät | ||
Kontaktanordnung 4 Schließer | ||
Anzahl der Hilfskontakte 1 | ||
Hilfskontakte Konfiguration 1 Schließer, 0 Öffner | ||
Schützanwendung Motoren bis 4 kW | ||
Steuerspannung Uc 100 to 250 V | ||
Betriebsstrom Ie 9A | ||
Betriebstemperatur min. -40°C | ||
Maximale Betriebstemperatur 70°C | ||
Tiefe 77mm | ||
Breite 45 mm | ||
Länge 92.3mm | ||
Normen/Zulassungen IEC 60947-4-1, IEC 60947-5-1, UL/CSA | ||
- Ursprungsland:
- FR
Der ABB AF09-30-10K-13 ist ein 3-poliger 690-V-IEC- oder 600-UL-Schütz mit vormontiertem Hilfskontakt und Push-In-Federzugklemmen zur Steuerung von Motoren bis 4 kW / 400 V AC (AC-3) oder 5 PS / 480 V UL und zum Schalten von Stromkreisen bis 25 A (AC-1) oder 25 A UL bei allgemeinen Anwendungen. Dank AF-Technologie verfügt das Schütz über einen großen Steuerspannungsbereich und bewältigt mühelos selbst große Schwankungen der Steuerspannung, verringert den Energieverbrauch und gewährleistet einen konstanten Betrieb auch in instabilen Netzwerken.
Schutzart IP20
Betriebstemperatur -40 °C bis 70 °C
