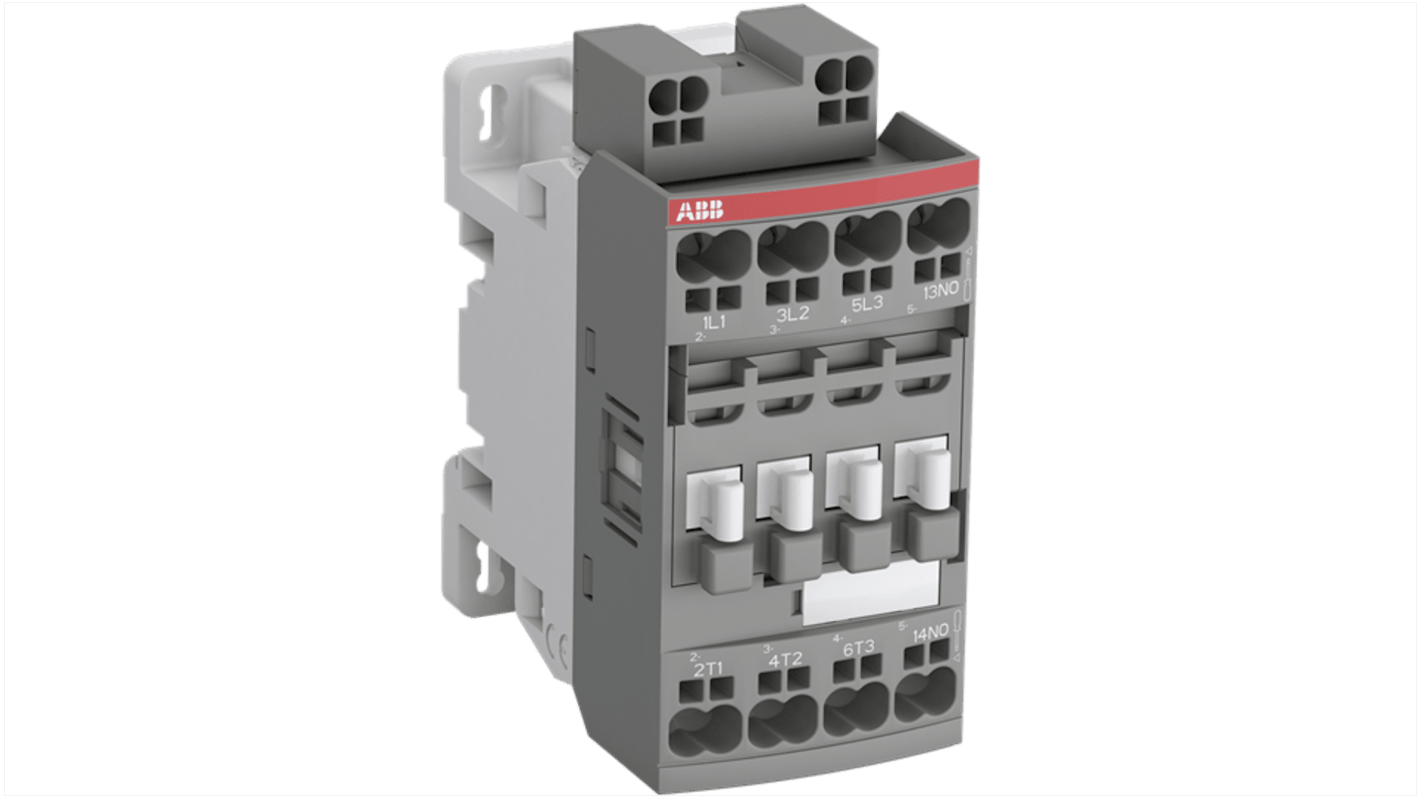

ABB 1SBL13 Schütz 20/60 V dc-Spule, 3-polig, 690V / 25 A 20 to 60 V dc 5.5 kW 4 Schließer Steuergerät 1-Hilfskontakte
- RS Best.-Nr.:
- 253-1889
- Herst. Teile-Nr.:
- 1SBL136005R2110
- Hersteller:
- ABB
Zwischensumme (1 Stück)*
€ 70,45
(ohne MwSt.)
€ 84,54
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab € 100,00
Vorübergehend ausverkauft
- Versand ab 03. April 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | € 70,45 |
*Richtpreis
- RS Best.-Nr.:
- 253-1889
- Herst. Teile-Nr.:
- 1SBL136005R2110
- Hersteller:
- ABB
Technische Daten des gezeigten Artikels
Datenblätter und Anleitungen
Rechtliche Anforderungen
Informationen zur Produktgruppe
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | ABB | |
| Spulenspannung | 20/60 V dc | |
| Produkt Typ | Schütz | |
| Polanzahl | 3 | |
| Nennspannung Kontakt | 690V | |
| Kontaktstrom | 25A | |
| Nennleistung | 5.5kW | |
| Serie | 1SBL13 | |
| Funktion | Steuergerät | |
| Kontaktanordnung | 4 Schließer | |
| Hilfskontakte Konfiguration | 1 Eingebaut | |
| Anzahl der Hilfskontakte | 1 | |
| Betriebstemperatur min. | -40°C | |
| Steuerspannung Uc | 20 to 60 V dc | |
| Betriebsstrom Ie | 25A | |
| Schützanwendung | Steuerung von Motoren | |
| Maximale Betriebstemperatur | 60°C | |
| Tiefe | 92.3mm | |
| Länge | 77mm | |
| Normen/Zulassungen | IEC 60947-4-1, UL/CSA | |
| Breite | 77 mm | |
| Alle auswählen | ||
|---|---|---|
Marke ABB | ||
Spulenspannung 20/60 V dc | ||
Produkt Typ Schütz | ||
Polanzahl 3 | ||
Nennspannung Kontakt 690V | ||
Kontaktstrom 25A | ||
Nennleistung 5.5kW | ||
Serie 1SBL13 | ||
Funktion Steuergerät | ||
Kontaktanordnung 4 Schließer | ||
Hilfskontakte Konfiguration 1 Eingebaut | ||
Anzahl der Hilfskontakte 1 | ||
Betriebstemperatur min. -40°C | ||
Steuerspannung Uc 20 to 60 V dc | ||
Betriebsstrom Ie 25A | ||
Schützanwendung Steuerung von Motoren | ||
Maximale Betriebstemperatur 60°C | ||
Tiefe 92.3mm | ||
Länge 77mm | ||
Normen/Zulassungen IEC 60947-4-1, UL/CSA | ||
Breite 77 mm | ||
- Ursprungsland:
- FR
Der ABB AF09Z-30-10K-21 ist ein 3-poliger 690-V-IEC- oder 600-UL-Schütz mit vormontiertem Hilfskontakt und Push-In-Federzugklemmen zur Steuerung von Motoren bis 4 kW / 400 V AC (AC-3) oder 5 PS / 480 V UL und zum Schalten von Stromkreisen bis 25 A (AC-1) oder 25 A UL bei allgemeinen Anwendungen. Dank AF-Technologie verfügt das Schütz über einen großen Steuerspannungsbereich und bewältigt mühelos selbst große Schwankungen der Steuerspannung, verringert den Energieverbrauch und gewährleistet einen konstanten Betrieb auch in instabilen Netzwerken.
Schutzart IP20
Betriebstemperatur -40 °C bis 70 °C
Push-In-Federzugklemmen
