ABB 1SBL12 Schütz 400V ac-Spule, 3-polig, 690V / 16 A 400V 7.5 kW 3 Schließer, 1 Öffner Motorsteuerung 1-Hilfskontakte

RS Best.-Nr.:: 253-1877
Herst. Teile-Nr.:: 1SBL121001R2801
Hersteller:: ABB

ABB 1SBL12 Schütz 400V ac-Spule, 3-polig, 690V / 16 A 400V 7.5 kW 3 Schließer, 1 Öffner Motorsteuerung 1-Hilfskontakte

Alle Schütze anzeigen

Zwischensumme (1 Stück)*

€ 62,80

(ohne MwSt.)

€ 75,36

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab € 100,00

Auf Lager

2 Einheit(en) versandfertig von einem anderen Standort

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	€ 62,80

*Richtpreis

RS Best.-Nr.:: 253-1877
Herst. Teile-Nr.:: 1SBL121001R2801
Hersteller:: ABB

Technische Daten des gezeigten Artikels

Datenblätter und Anleitungen

Rechtliche Anforderungen

Informationen zur Produktgruppe

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	ABB
	Spulenspannung	400V ac
	Produkt Typ	Schütz
	Polanzahl	3
	Nennspannung Kontakt	690V
	Kontaktstrom	16A
	Serie	1SBL12
	Nennleistung	7.5kW
	Funktion	Motorsteuerung
	Kontaktanordnung	3 Schließer, 1 Öffner
	Hilfskontakte Konfiguration	1 Öffner
	Anzahl der Hilfskontakte	1
	Anschlusstyp	Schraube
	Schützanwendung	Steuergerät
	Steuerspannung Uc	400V
	Betriebstemperatur min.	-40°C
	Betriebsstrom Ie	24A
	Maximale Betriebstemperatur	70°C
	Länge	73mm
	Normen/Zulassungen	CSA C22.2 n° 14, IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508
	Breite	45mm
	Tiefe	68mm
	Polanzahl und Konfiguration	3P

	Alle auswählen
	Marke ABB
	Spulenspannung 400V ac
	Produkt Typ Schütz
	Polanzahl 3
	Nennspannung Kontakt 690V
	Kontaktstrom 16A
	Serie 1SBL12
	Nennleistung 7.5kW
	Funktion Motorsteuerung
	Kontaktanordnung 3 Schließer, 1 Öffner
	Hilfskontakte Konfiguration 1 Öffner
	Anzahl der Hilfskontakte 1
	Anschlusstyp Schraube
	Schützanwendung Steuergerät
	Steuerspannung Uc 400V
	Betriebstemperatur min. -40°C
	Betriebsstrom Ie 24A
	Maximale Betriebstemperatur 70°C
	Länge 73mm
	Normen/Zulassungen CSA C22.2 n° 14, IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508
	Breite 45mm
	Tiefe 68mm
	Polanzahl und Konfiguration 3P

Ursprungsland:: CN

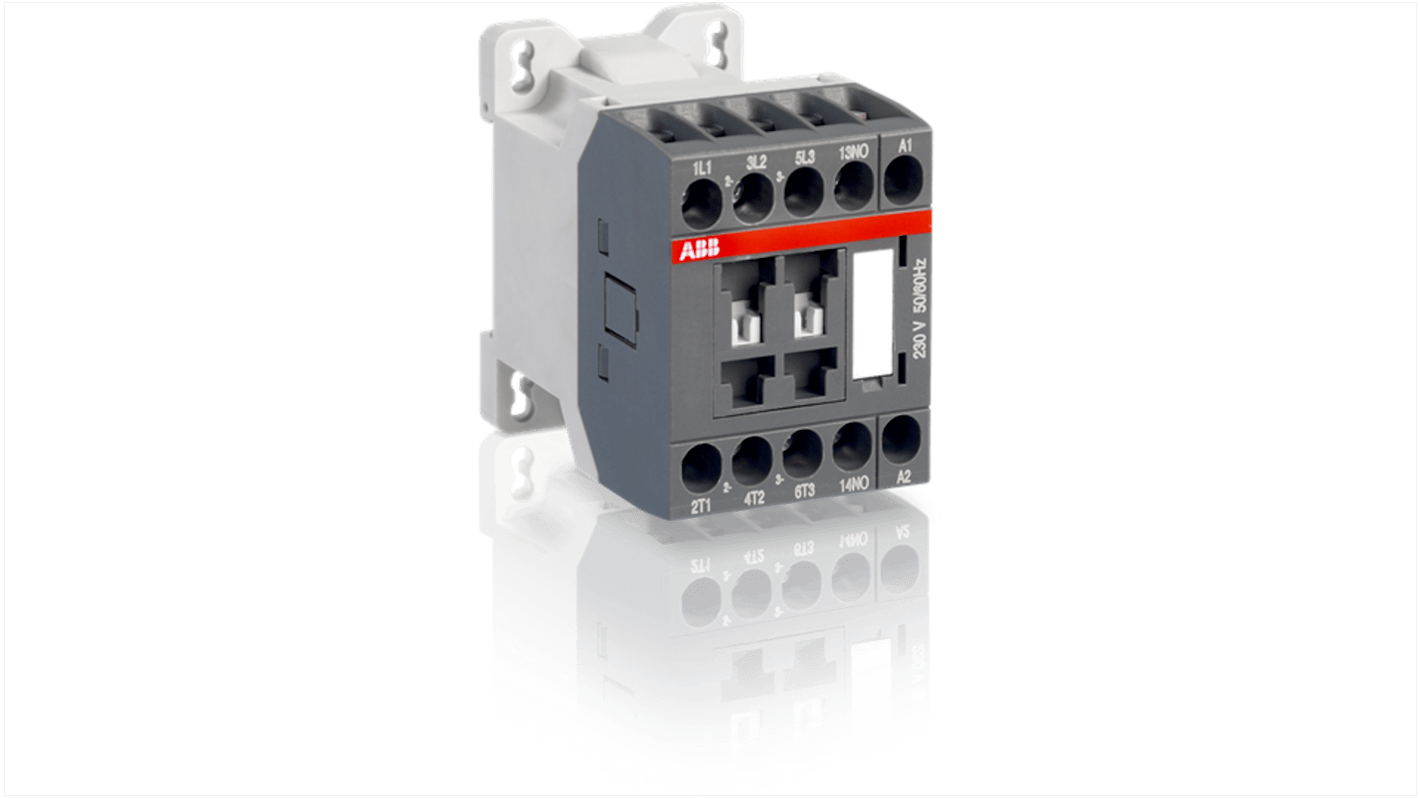

ABB Schütz Serie 1SBL12, 3-polig, 16A Kontaktstromstärke - 1SBL121001R2801

Es handelt sich um ein kompaktes 3-poliges Schütz, das für die Steuerung von Motoranwendungen und Stromkreisen bis zu 690 V AC ausgelegt ist. Das Schütz misst 72,5 mm in der Tiefe, 45 mm in der Breite und 68 mm in der Höhe und ist damit eine vielseitige Lösung für verschiedene industrielle Steuerungsanwendungen. Mit einer Nennleistung von 7,5 kW und einem Nennstrom von 16 A steigert dieses Steuergerät die Effizienz elektrischer Anlagen.

Merkmale und Vorteile

• Steuert zuverlässig Stromkreise bis zu 690V AC

• Sowohl für induktive als auch für nicht-induktive Lasten geeignet

• Eingebauter Hilfskontakt für zusätzliche Funktionalität

• Arbeitet effektiv mit einem konventionellen thermischen Freiluftstrom von 24 A

• Schnelles Installationskonzept mit Klemmenanschlüssen

• Geeignet für eine maximale elektrische Schalthäufigkeit von 1200 Zyklen pro Stunde

Anwendungen

• Ideal für die Steuerung von 3-Phasen-Motoren in verschiedenen Umgebungen

• Für die Steuerung von Stromkreisen in Industriemaschinen

• Einsatz in Automatisierungssystemen zur effektiven elektrischen Steuerung

• Kompatibel mit Hilfskontaktblöcken für verbessertes Schaltkreismanagement

Wie hoch ist die maximale Strombelastbarkeit unter verschiedenen Bedingungen?

Das Schütz kann unter freiem Himmel bei 40 °C bis zu 25 A aufnehmen, wobei die IEC-Normen für eine optimale Leistung im Laufe der Zeit eingehalten werden.

Wie hält das Produkt die betriebliche Effizienz aufrecht?

Dank seiner robusten Bauweise bietet er thermische Nennströme von bis zu 16 A bei 690 V, so dass er hohe Lasten effektiv bewältigen kann, ohne einen frühzeitigen Ausfall zu riskieren.

Können Sie die Vorteile von Hilfskontakten erläutern?

Der eingebaute Hilfskontakt ermöglicht das Hinzufügen zusätzlicher Funktionen in einer einzigen Einheit, wie z. B. Rückkopplungsschleifen und Verriegelungsmechanismen, die eine umfassende Steuerung der Motorfunktionen ermöglichen.

Für welche Spannungen ist dieses Schütz ausgelegt?

Er arbeitet mit einer Nennisolationsspannung von 690 V und kann innerhalb der empfohlenen Betriebsfrequenz von 50/60 Hz sowohl für Haupt- als auch für Hilfsstromkreise effizient schalten.

Wie vielseitig ist dieses Schütz in verschiedenen industriellen Anwendungen einsetzbar?

Er ist für verschiedene nicht-induktive und leicht induktive Lasten ausgelegt und eignet sich für verschiedene industrielle Umgebungen und bietet sowohl Zuverlässigkeit als auch Flexibilität bei der elektrischen Steuerung.
