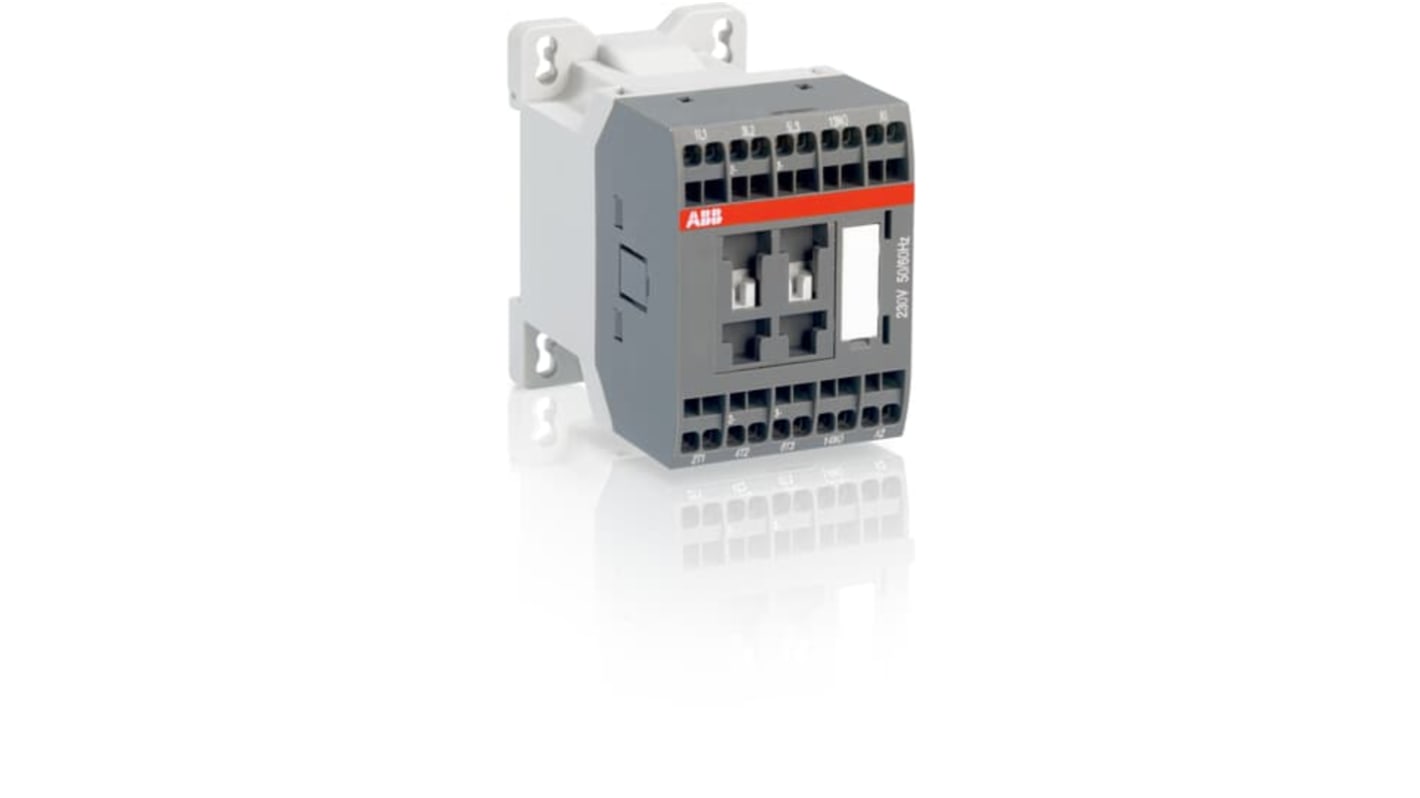

ABB 1SBL11 Schütz 230V-Spule, 3-polig, 690V / 12 A 230V 5.5 kW 4 Schließer Motorsteuerung 1-Hilfskontakte

RS Best.-Nr.:: 253-1875
Herst. Teile-Nr.:: 1SBL111004R2610
Hersteller:: ABB

ABB 1SBL11 Schütz 230V-Spule, 3-polig, 690V / 12 A 230V 5.5 kW 4 Schließer Motorsteuerung 1-Hilfskontakte

Alle Schütze anzeigen

Zwischensumme (1 Stück)*

€ 48,18

(ohne MwSt.)

€ 57,82

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab € 100,00

Beim Hersteller auf Lager

Versandfertig ab 25. September 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	€ 48,18

*Richtpreis

RS Best.-Nr.:: 253-1875
Herst. Teile-Nr.:: 1SBL111004R2610
Hersteller:: ABB

Technische Daten des gezeigten Artikels

Datenblätter und Anleitungen

Rechtliche Anforderungen

Informationen zur Produktgruppe

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	ABB
	Produkt Typ	Schütz
	Spulenspannung	230V
	Polanzahl	3
	Nennspannung Kontakt	690V
	Kontaktstrom	12A
	Nennleistung	5.5kW
	Serie	1SBL11
	Funktion	Motorsteuerung
	Kontaktanordnung	4 Schließer
	Hilfskontakte Konfiguration	1 Schließer
	Anzahl der Hilfskontakte	1
	Anschlusstyp	Federanschlussklemme
	Betriebsstrom Ie	22A
	Steuerspannung Uc	230V
	Betriebstemperatur min.	-60°C
	Schützanwendung	Steuerung von Drehstrommotoren
	Maximale Betriebstemperatur	80°C
	Länge	72.5mm
	Tiefe	72.5mm
	Breite	45mm
	Normen/Zulassungen	CSA C22.2 n° 14, IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508
	Polanzahl und Konfiguration	3P

	Alle auswählen
	Marke ABB
	Produkt Typ Schütz
	Spulenspannung 230V
	Polanzahl 3
	Nennspannung Kontakt 690V
	Kontaktstrom 12A
	Nennleistung 5.5kW
	Serie 1SBL11
	Funktion Motorsteuerung
	Kontaktanordnung 4 Schließer
	Hilfskontakte Konfiguration 1 Schließer
	Anzahl der Hilfskontakte 1
	Anschlusstyp Federanschlussklemme
	Betriebsstrom Ie 22A
	Steuerspannung Uc 230V
	Betriebstemperatur min. -60°C
	Schützanwendung Steuerung von Drehstrommotoren
	Maximale Betriebstemperatur 80°C
	Länge 72.5mm
	Tiefe 72.5mm
	Breite 45mm
	Normen/Zulassungen CSA C22.2 n° 14, IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508
	Polanzahl und Konfiguration 3P

Ursprungsland:: CN

ABB Schütz Serie 1SBL11, 3-polig, 12A Nennstrom - 1SBL111004R2610

Dieses Schütz ist ein hocheffizientes Steuergerät, das für die Steuerung von 3-Phasen-Motoren und Stromkreisen bis zu 690 V AC konzipiert ist. Das kompakte Design mit einer Länge von 72,5 mm und die Federkraftklemmen sorgen für einen effizienten und zuverlässigen Betrieb bei umfangreichen Anwendungen. Das Schütz verfügt über eine Spulenspannung von 230 V und eine Leistung von 5,5 kW und ist damit ideal für eine Vielzahl von industriellen Anwendungen.

Merkmale und Vorteile

• Effektive Steuerung von Motoren und Stromkreisen bis zu 690 V AC

• Eingebauter Hilfskontakt bietet zusätzliche Funktionalität

• Konstruiert mit Federklemmen für sichere und schnelle Verbindungen

• Arbeitet effizient in einem Temperaturbereich von -40°C bis +70°C

• Der Nennbetriebsstrom von 12 A gewährleistet vielseitige Anwendungen

• Erfüllt mehrere internationale Sicherheitsstandards für höchste Zuverlässigkeit

Anwendungen

• Verwendet für die Steuerung von 3-Phasen-Motoren in der industriellen Automatisierung

• Geeignet für den Betrieb nicht-induktiver Lasten in der Energieverteilung

• Wird eingesetzt, wenn zuverlässiger Betrieb in rauen Umgebungen erforderlich ist

• Für den Einsatz in Kontrollsystemen in mechanischen Werkstätten

Wie hoch ist die maximale Betriebsleistung des Schützes?

Das Schütz kann eine maximale Ausschaltleistung von 90 A bei 690 V mit einem Leistungsfaktor von 0,45 bewältigen und gewährleistet so eine robuste Leistung unter anspruchsvollen Bedingungen.

Welche Vorteile bietet die Konstruktion der Federklemme bei der Installation?

Das Design der Federklemmen ermöglicht einfachere und schnellere Verbindungen, was die Effizienz der Installation erhöht und eine sichere Verdrahtung für einen zuverlässigen Betrieb gewährleistet.

In welchem Umgebungstemperaturbereich kann dieses Gerät betrieben werden?

Das Gerät arbeitet effizient in einem Umgebungstemperaturbereich von -40°C bis +70°C und ist somit für verschiedene industrielle Umgebungen geeignet.
