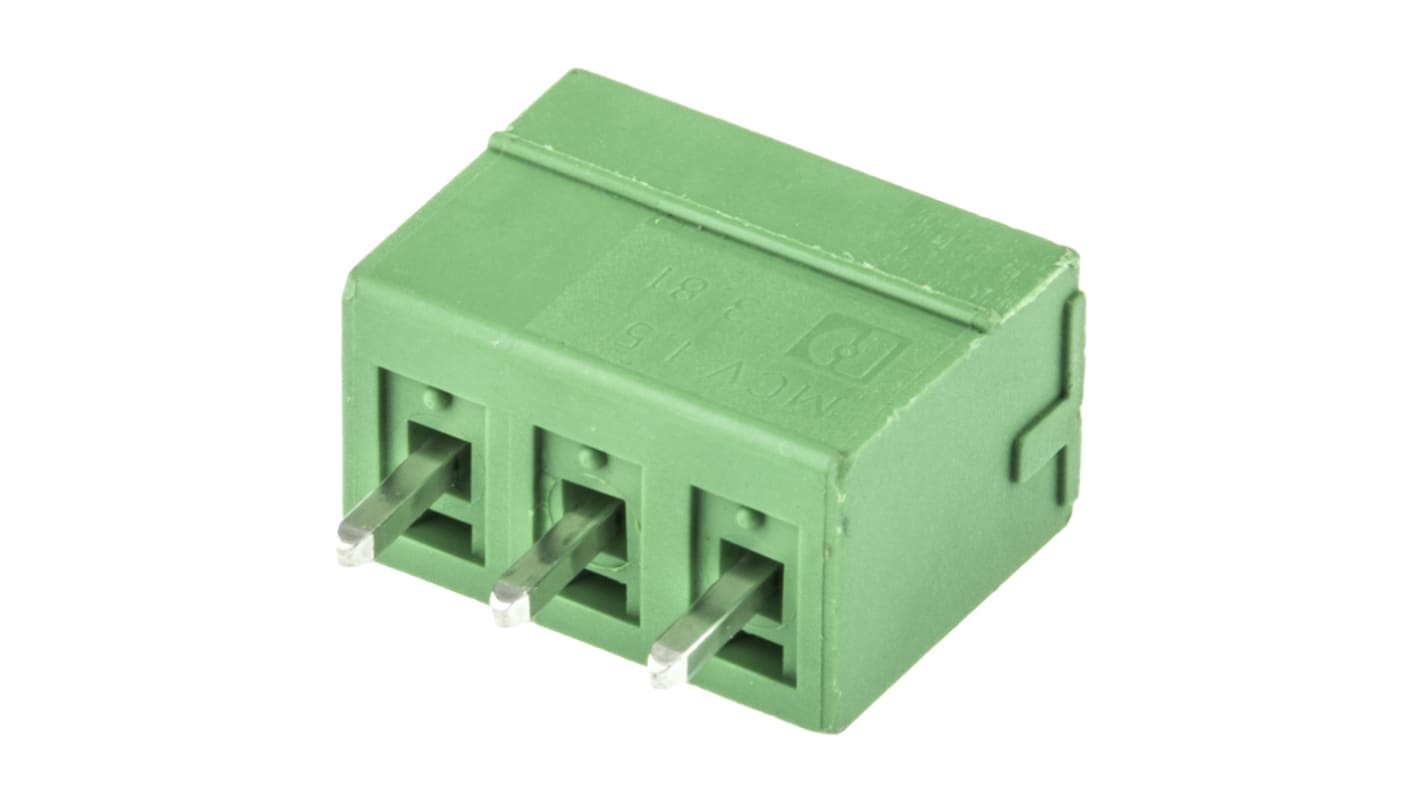

Phoenix Contact MCV 1.5/ 3-G-3.81 Steckbarer Klemmenblock Header 3-Kontakte 3.81mm-Raster Gerade
- RS Best.-Nr.:
- 220-4838
- Herst. Teile-Nr.:
- 1803439
- Hersteller:
- Phoenix Contact
Diese Kategorie anzeigen
775 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 19 Uhr.
755 weitere lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 19 Uhr.
Preis pro 1 Stück (in Packung zu 5)
€ 1,204
(ohne MwSt.)
€ 1,445
(inkl. MwSt.)
| Stück | Pro Stück | Pro Packung* |
| 5 - 70 | € 1,204 | € 6,02 |
| 75 - 245 | € 1,096 | € 5,48 |
| 250 - 495 | € 0,998 | € 4,99 |
| 500 - 995 | € 0,914 | € 4,57 |
| 1000 + | € 0,848 | € 4,24 |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 220-4838
- Herst. Teile-Nr.:
- 1803439
- Hersteller:
- Phoenix Contact
Datenblätter und Anleitungen
Rechtliche Anforderungen
- Ursprungsland:
- DE
Informationen zur Produktgruppe
Leiterplatten-Stiftleisten Phoenix Contact MC und MCV - Rastermaß 3,81 mm
Die Leiterplatten-Stiftleisten der Serie MC und MCV von Phoenix Contact sind bekannte und vielseitige Steckverbinder. Sie verfügen über mehrere Verbindungstechnologien, sodass Sie einen Stiftsockel für mehrere verschiedene Anwendungen verwenden können, während Sie gleichzeitig über eine Premium-Konstruktion verfügen. Die Serie verfügt alle über ein Rastermaß von 3,81 mm und kann über Schwall-Lötverfahren direkt auf Ihrer Hauptplatine oder jeder Leiterplatte montiert werden. Darüber hinaus sind diese Steckverbinder vertikal montiert, sodass Sie sie in mehrreihigen Anordnungen auf Ihrer Leiterplatte anordnen können.
Die Gehäuse bestehen aus einem grünen PBT (Polybutylenterephthalat) und sind dank der großartigen Eigenschaften von PBT robust. Dies wiederum bedeutet, dass diese Leiterplatten-Stiftleisten unter extremen Bedingungen verwendet werden können. Die Serien MC und MCV können bei Temperaturen von -40 °C bis 100 °C eingesetzt werden
Die Gehäuse bestehen aus einem grünen PBT (Polybutylenterephthalat) und sind dank der großartigen Eigenschaften von PBT robust. Dies wiederum bedeutet, dass diese Leiterplatten-Stiftleisten unter extremen Bedingungen verwendet werden können. Die Serien MC und MCV können bei Temperaturen von -40 °C bis 100 °C eingesetzt werden
Eigenschaften und Vorteile:
- Montiert über Durchgangsbohrung und gelötet, ermöglicht es Ihnen, diese Steckverbinder weltweit zu verwenden
- Absolute Flexibilität bei Ihrem Design - eine Stiftleiste nimmt mehrere Verbindungstechnologien auf, sodass Sie eine Serie von Stiftleisten verwenden können
- Rastermaß von 3,81 mm für Kompatibilität mit den meisten anderen Steckverbindern
- Ummantelte Stifte bieten zusätzlichen Schutz für Ihre Verbindung und können robuste Verbindungen über die Zeit hinaus bieten
- Nennstrom von 8 A.
Was ist eine Leiterplatten-Stiftleiste?
Eine Leiterplatten-Stiftleiste ist eine Art Steckverbinder, der auf Leiterplatten verwendet wird, meist Hauptplatinen, um das Anschließen anderer Zubehörteile oder Kabel an einen einzelnen Steckverbinder auf der Leiterplatte zu ermöglichen. Sie sind in verschiedenen Formen und Größen erhältlich und können auf verschiedene Weise montiert werden. Die Serien MC und MCV werden alle zum Auflöten von Wellen auf die Leiterplatte empfohlen.
Zulassungen
UL (E60425), CSA (LR13631)
Technische Daten des gezeigten Artikels
| Eigenschaft | Wert |
| Steckbarer Klemmenblock Typ | Header |
| Anzahl der Kontakte | 3 |
| Raster | 3.81mm |
| Serie | MCV 1.5/ 3-G-3.81 |
| Anzahl der Reihen | 1 |
| Gehäuseausrichtung | Gerade |
| Anschlussart | Löten |
| Nennstrom | 8.0A |
| Betriebsspannung | 300,0 V |
