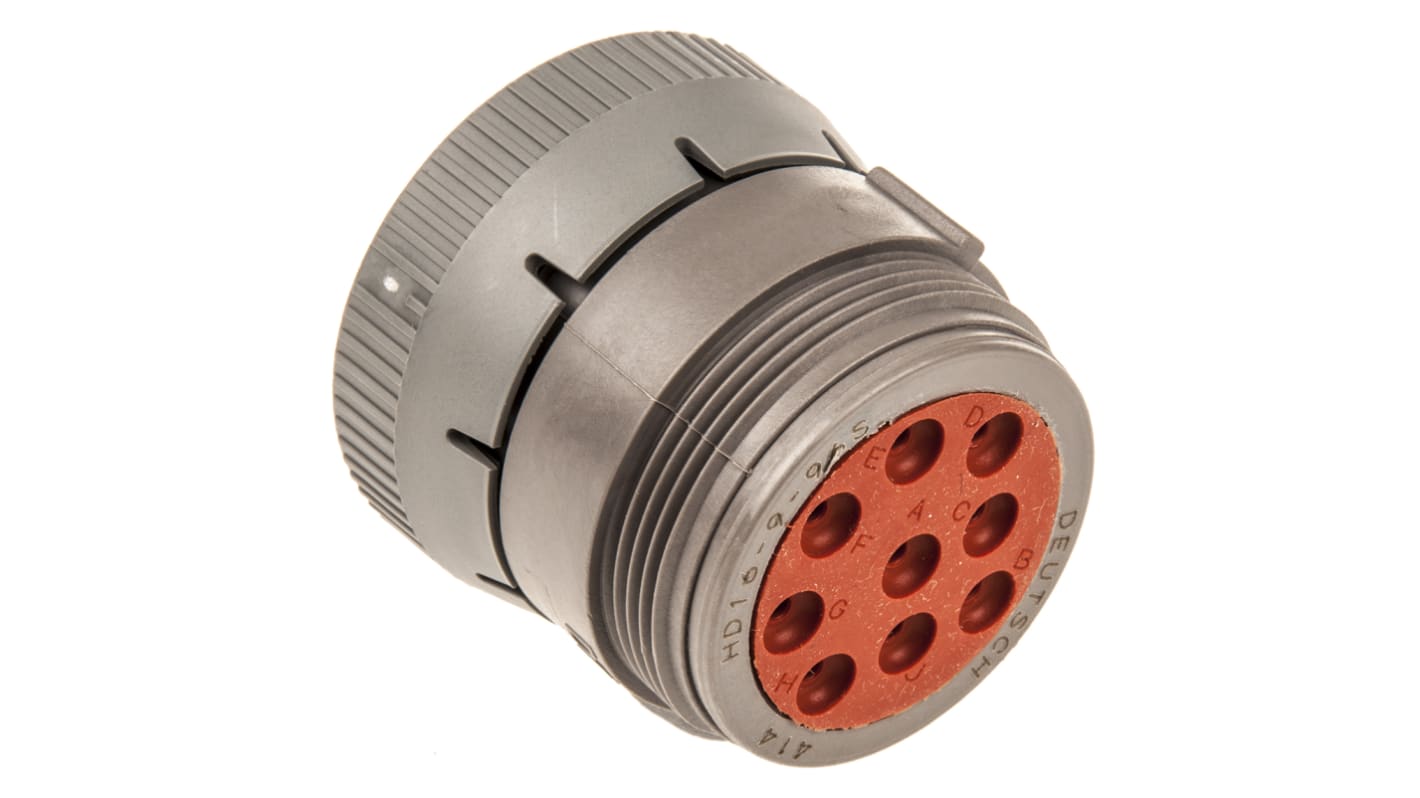

Deutsch HD10 9 Rundsteckverbinder Stecker 9-polig / 13.0A Kabelmontage, Crimpanschluss IP 67
- RS Best.-Nr.:
- 425-412
- Herst. Teile-Nr.:
- HD16-9-96S
- Hersteller:
- Deutsch
18 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 19 Uhr.
27 weitere lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 19 Uhr.
Im Warenkorb
Preis pro 1 Stück
€ 13,24
(ohne MwSt.)
€ 15,89
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 - 24 | € 13,24 |
| 25 - 49 | € 12,58 |
| 50 + | € 11,93 |
- RS Best.-Nr.:
- 425-412
- Herst. Teile-Nr.:
- HD16-9-96S
- Hersteller:
- Deutsch
Datenblätter und Anleitungen
Rechtliche Anforderungen
- Ursprungsland:
- MX
Informationen zur Produktgruppe
HD10-Stecker
von Deutsch, dieser HD-10 Serie Steckverbinder für Kabelmontage bietet eine robuste und vielseitige Stecker für robuste Verbindungen mit den entsprechenden HD 10 Buchsen. Wahlweise erhältlich in 3-, 6- und 9-polige Kontaktanordnungen dieser HD-10 Stecker Serie eignet sich sehr gut für industrielle Anwendungen.
Zulassungen
IP67
HD10-Bereich
Eine Reihe an 13 A und 25 A runder abgedichteter Steckverbinder in robuster Ausführung. Bei ordnungsgemäßer Verdrahtung und Steckverbindung kann die Verbindung bis zu 1 m unter Wasser tauchen, ohne dass elektronische Qualitätsprobleme oder Leckstrom auftreten. Die 3-, 6- und 9-poligen 13 A-Ausführungen verwenden massive Kontakte von Deutsch der Größe 16 (Best.-Nr. 425-761). Die 6-polige 25 A-Ausführung verwendet massive Kontakte von Deutsch der Größe 12 (Best.-Nr. 425-828). Passendes Crimpwerkzeug, Best.-Nr. 425-973.
Kapselung nach Schutzart IP67
Haltbar - mind. 100 Steckzyklen
Vibrationsfest - 20g's bei 10 - 2000 Hz
Korrosionsbeständig - 48 Stunden Salzsprühnebelprüfung gemäß MIL-Norm 1344
Haltbar - mind. 100 Steckzyklen
Vibrationsfest - 20g's bei 10 - 2000 Hz
Korrosionsbeständig - 48 Stunden Salzsprühnebelprüfung gemäß MIL-Norm 1344
Technische Daten des gezeigten Artikels
Eigenschaft | Wert |
|---|---|
| Anzahl der Kontakte | 9 |
| Montagetyp | Kabelmontage |
| Stecker / Buchse | Stecker |
| Kontakt Gender | Buchsenkontakt |
| Anschlussart | Crimp |
| Schutzart | IP 67 |
| Nennstrom | 13.0A |
| Serie | HD10 |
| Gehäuseausrichtung | Gerade |
| Verbindungstyp | Push-Pull |
| Gehäusegröße | 9 |
| Gehäusematerial | Thermoplast |
| Zugentlastung | Ja |
| Kontaktbeschichtung | Nickel |
| Kontaktmaterial | Kupfer |
| Betriebstemperatur max. | +125°C |
| Betriebstemperatur min. | -55°C |
