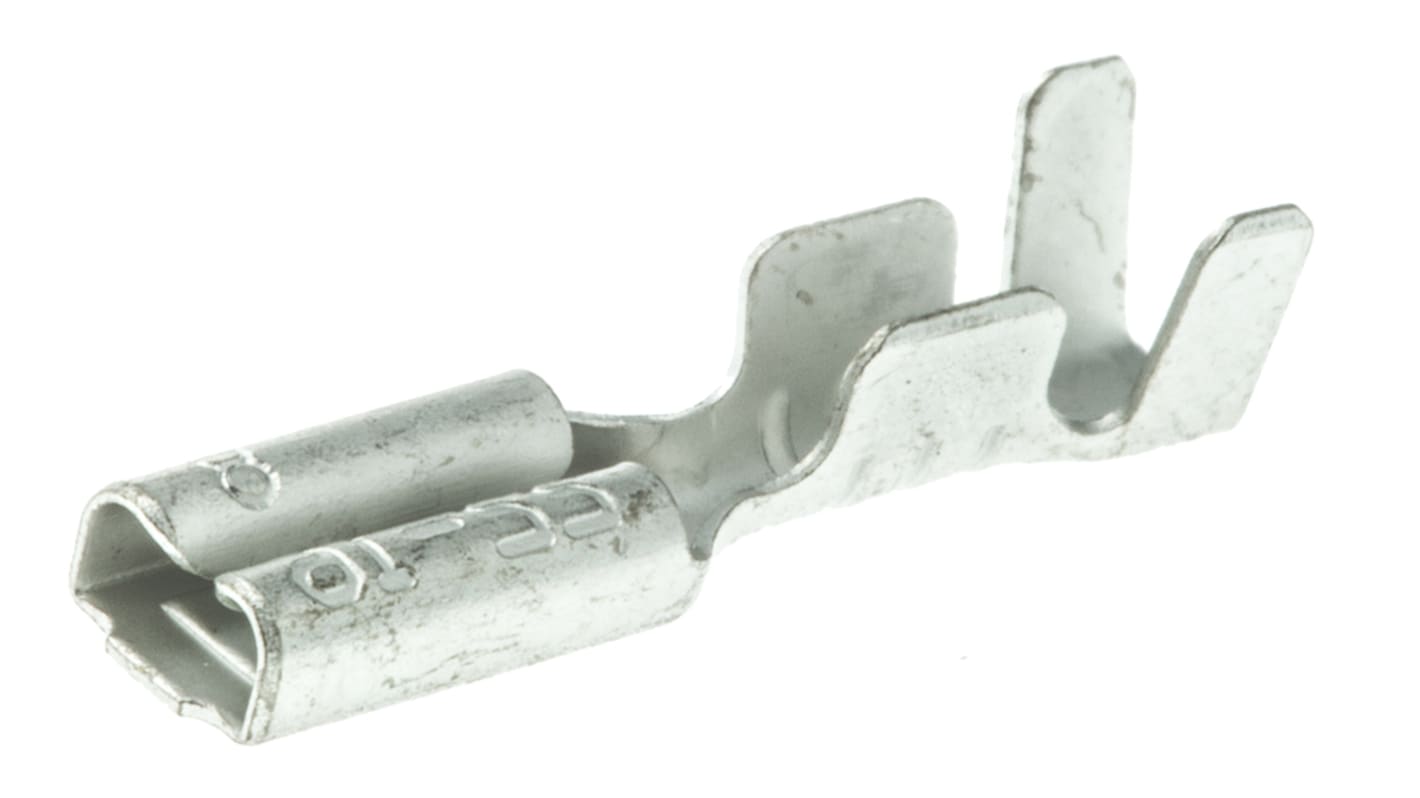

RS PRO Flachsteckhülse, 0,3 → 1,25 mm², 22 → 16 AWG, Unisoliert, 2.8 x 0.8mm, Buchse, 0.3mm² - 1.25mm², 22AWG min

Eine hochwertige offene Quetschhülsen-Crimp-Buchsenanschlussklemme von RS PRO, manchmal auch als Buchse mit Schnelltrennung bezeichnet. Crimp-Buchsenanschlussklemmen sind eine Art elektrische Kabelsteckverbinder, die im gesteckten Zustand mit einem Flachstecker (oder Stecker, Schnelltrennung) eine schnelle und zuverlässige Verbindung zwischen zwei Kabeln bieten. Das Gehäuse des Steckverbinders besteht aus verzinntem Messing. Die Verzinnung verfügt über eine ausgezeichnete Leitfähigkeit und ist zudem beständig gegen Korrosion.

Die Buchse wird auf das Ende der Litze mit einem passenden elektrischen Werkzeug gecrimpt. Es ist kein Löten erforderlich. Der Flachstecker oder Flachstecker auf dem gegenüberliegenden Kabel wird einfach in die Öffnung am Ende der Buchse geschoben und bildet eine sichere und zuverlässige elektrische Verbindung.

• Ermöglicht ein einfaches Verbinden und Trennen von zwei Drähten
• Sorgt für eine sichere und permanente elektrische Verbindung
• Lötfreier Crimpanschluss
• Verzinnung für Korrosionsbeständigkeit, zusätzliche Festigkeit und ausgezeichnete Leitfähigkeit

Diese Buchsen werden in einer Vielzahl von Branchen einschließlich Industrie, Kfz und Unterhaltungselektronik verwendet. Anwendungsgebiete:

• Industrielle Steuerungssysteme
• Industrielle Anlagen
• Anwendungen im KFZ-Bereich
• Kommunikationsgeräte
• Netzteile
• Heizungs-/Lüftungs-/Klimaanlage
• Haushaltsgeräte einschließlich Geschirrspüler, Waschmaschinen und Trockner

Bei der Auswahl der richtigen Anschlussklemme für Ihre Anwendung sollten Sie folgendes beachten:

• Die verwendete Drahtgröße "mm" (metrisch) oder "AWG" (American Wire Gauge)

• Die Flachsteckergröße, an den Sie die Ring-Anschlussklemme anschließen möchten. Die Breite der Buchse muss der Breite des passenden Flachsteckers entsprechen und umgekehrt. Die Breite ist normalerweise als Name der Serie in Zoll angegeben, wobei die häufigsten .110 (2,8 mm), .187 (4,8 mm), .205 (5,2 mm), .250 (6,3 mm), .375 (9,5 mm) sind. Die Dicke der Flachstecker kann auch variieren und beträgt üblicherweise 0,51 oder 0,81 mm

Isolieren Sie das Ende des Kabels ab und schneiden Sie es auf die gleiche Länge wie die Klemme. Führen Sie das abisolierte Ende in die Quetschhülse ein, sodass kein blanker Schaltdraht sichtbar ist. Der Steckverbinder ist dann bereit zum Crimpen auf das Ende des Drahts. Zangen oder ein Ratschenwerkzeuge können verwendet werden, aber für eine bessere Crimpqualität ist es besser, eine Ratschen-Crimpzange zu verwenden. Eine Ratschen-Crimpzange ist vorzuziehen, da die Griffe bis zum Abschluss eines vollständigen Crimpvorgangs verriegelt bleiben, um Teilcrimpungen zu vermeiden. Stecken Sie die Quetschhülse der Buchsenklemme in den entsprechenden Crimpabschnitt (angegeben durch die auf dem Gerät angegebenen Größen). Drücken Sie den Werkzeuggriffe bis zur Zwangssperrenentriegelung zusammen. Die Crimp-Buchsenanschlussklemme kann nun mit einem Flachsteckerkontakt gesteckt werden, um eine sichere elektrische Verbindung zu bilden.

Pro Stück, RS Best.-Nr.: 488-1257
