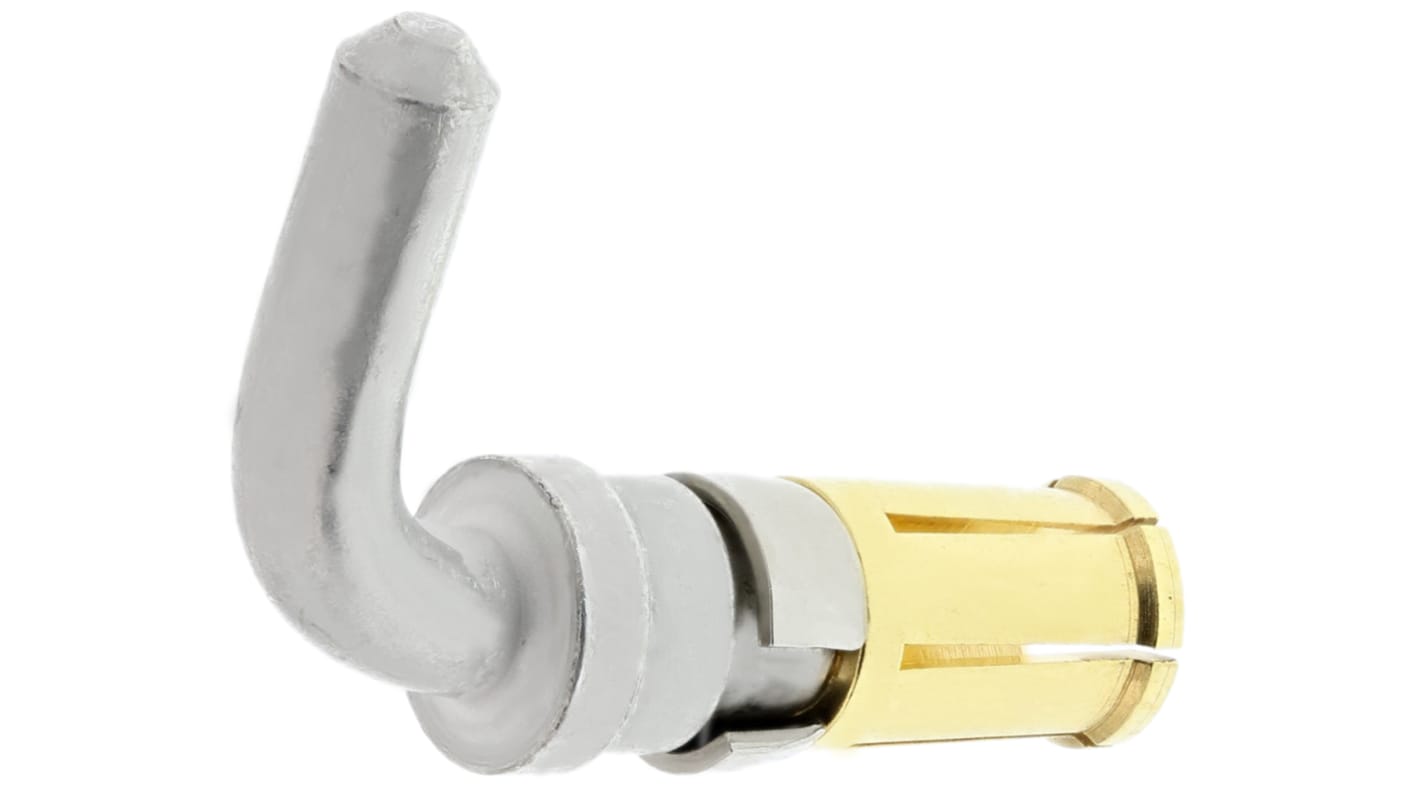

RS PRO D-Sub Steckverbinder Leistungskontakt, Buchse Lot, Kupferlegierung, Gold über Nickel, 1 mΩ max, Leistung 8 AWG

Alle D-Sub Kontakte anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Stück)*

€ 6,48

(ohne MwSt.)

€ 7,78

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Auf Lager
  • 1 Einheit(en) versandfertig
  • Zusätzlich 381 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück
Pro Stück
1 - 24€ 6,48
25 - 74€ 5,86
75 - 199€ 5,25
200 - 399€ 4,53
400 +€ 4,24

*Richtpreis

RS Best.-Nr.:
301-6834
Hersteller:
RS PRO
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

RS PRO

Gender

Buchse

Produkt Typ

D-Sub Steckverbinder Leistungskontakt

Kontaktmaterial

Kupferlegierung

Stromstärke

40A

Kontaktbeschichtung

Gold über Nickel

Kontaktwiderstand max.

1mΩ

Schaltart

Leistung

Drahtgröße min mm2

0.64mm²

Drahtgröße max mm2

18.10mm²

Anschlusstyp

Lot

Länge

18.1mm

Normen/Zulassungen

DIN IEC 68 part 1

Maximale Drahtgröße AWG

8AWG

Minimale Drahtgröße AWG

20AWG

RoHS: nicht konform / nicht kompatibel

Stromversorgungs-/Koaxialkontakte


Eine Serie von Kontakten, die für den Einsatz in Steckverbindergehäusen mit gemischtem Layout entwickelt wurden, einschließlich Power-, Koaxial- und Hochspannungs-Typen.

Leiterplattenbohrungen für Koaxial-Stecker und -Buchse: 4 Bohrungen mit 1,3 mm Durchmesser auf 5,08 mm Stiftleisten, plus Mittelbohrung mit 1,3 mm Durchmesser.

Leiterplatten-Befestigungseinsätze sind nicht für den Einsatz mit rechtwinkligen Leiterplatten-Steckverbindern geeignet.

Die Leiterplattenbohrungen für 20-A- und 40-A-Leiterplattenkontakte sind 2,85 mm bzw. 3,75 mm groß.

Schnappkontakte mit Werkzeug entfernt, Best.-Nr. 485-221

Die DIN41612-Steckverbinder von 'M' können auch mit D-Gehäusen mit gemischtem Layout verwendet werden

50 Ohm Koaxialkontakte (gerade) nehmen RG178B/U- und RG174A/U-Kabel auf. Verwenden Sie eine Crimpzange (Best.-Nr. 470-099) für das Geflecht und Löten für den Mittenkontakt. Kontakte mit Werkzeug entfernt, Best.-Nr. 485-221

Mischkontakt "D"


Mischkontakt-Steckverbinder, geeignet für kombinierte Signal- und Stromanschlüsse. Stecker- und Buchsenoptionen mit Lötkolben oder 90° Leiterplattenanschlüssen. Gehäuse-Definition: Das Gehäuse 17W2 kann insgesamt 17 gemischte Kontakte haben. Das Gehäuse wird mit 15 Signalkontakten geliefert und verfügt über 2 Hohlräume für Leistungs- oder Koaxialkontakte. Geeignet für militärische, industrielle oder kommerzielle Anwendungen und Computerschnittstellen usw.

Note

Geschlechtsdetails beziehen sich auf den Mittenleiter
