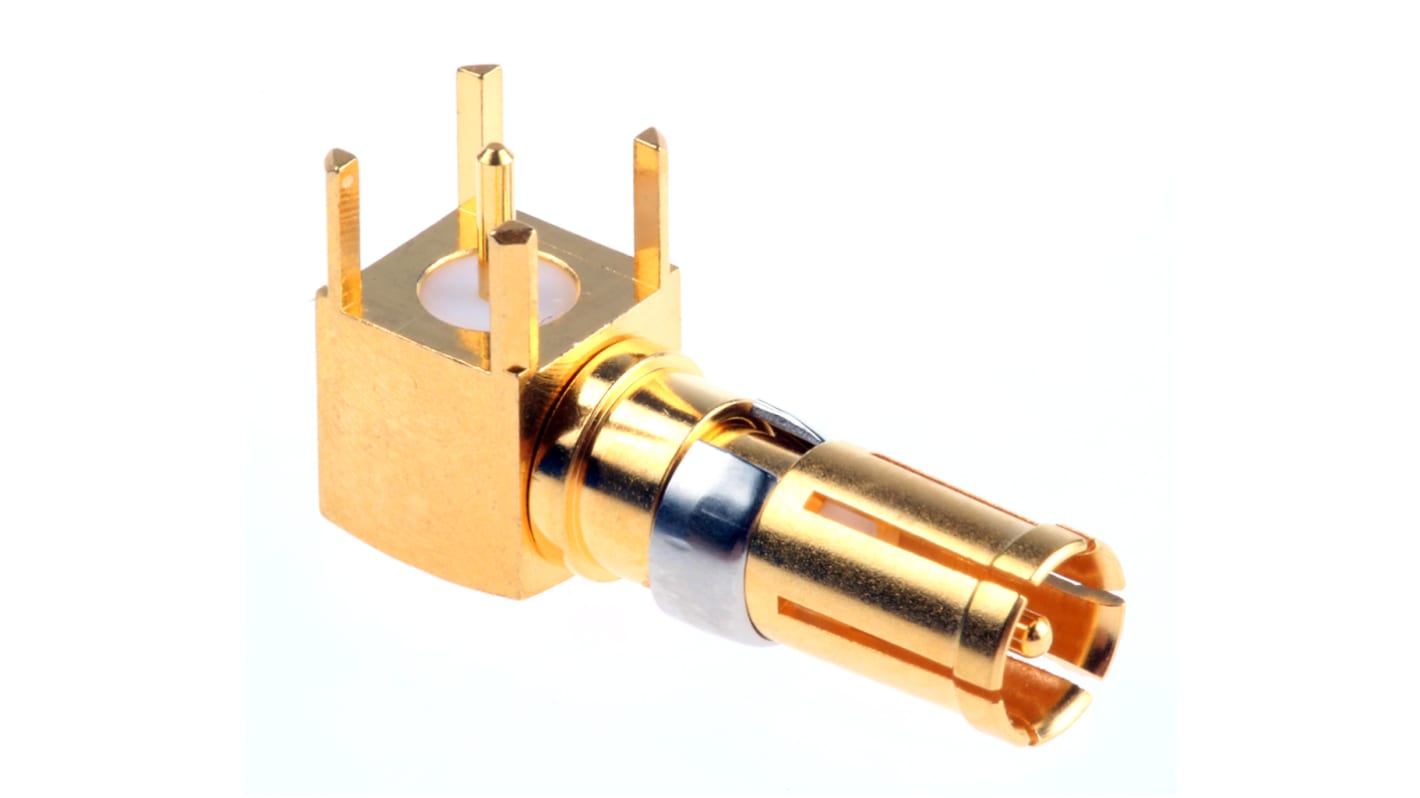

RS PRO FM D-Sub Steckverbinder Koaxialkontakt, Buchse Lot, Kupferlegierung, Gold über Nickel, 2.7 mΩ max

Alle D-Sub Kontakte anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Stück)*

€ 30,64

(ohne MwSt.)

€ 36,77

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Auf Lager
  • Zusätzlich 27 Einheit(en) mit Versand ab 04. Mai 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück
Pro Stück
1 - 24€ 30,64
25 - 99€ 29,36
100 - 499€ 26,75
500 - 999€ 26,05
1000 +€ 25,40

*Richtpreis

RS Best.-Nr.:
485-209
Hersteller:
RS PRO
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

RS PRO

Gender

Buchse

Produkt Typ

D-Sub Steckverbinder Koaxialkontakt

Kontaktmaterial

Kupferlegierung

Stromstärke

2A

Kontaktbeschichtung

Gold über Nickel

Kontaktwiderstand max.

2.7mΩ

Serie

FM

Länge

18.7mm

Anschlusstyp

Lot

Normen/Zulassungen

No

Leistungs-/Koaxkontakte:


Eine Serie von Kontakten für den Einsatz in Steckverbindergehäusen mit gemischter Anordnung einschließlich Leistungs-, Koaxial- und Hochspannungstypen.

Leiterplattenbohrungen für Koaxstifte und -buchsen: 4 Bohrungen, Ø 1,3 mm, mit 5,08 mm Rastermaß plus Mittelbohrung, Ø 1,3 mm

Einsätze zur Leiterplattenmontage können nicht für Leiterplattensteckverbinder mit rechtwinkligem Anschluss verwendet werden.

Die Leiterplattenbohrungen für Leistungskontakte mit 20 A und 40 A haben einen Durchmesser von 2,85 bzw. 3,75 mm

Einrastbare Kontakte werden mit Werkzeug (Best.-Nr. 485-221) entfernt.

Steckverbinder der Serie 'M' nach DIN41612 können auch mit Gehäusen Serie D mit gemischter Kontaktbelegung benutzt werden

50 Ohm Koaxkontakte (gerade), zum Anschluss von Kabeln der Serie RG178B/U und RG174A/U. Abschirmung mit einer Crimpzange (Best.-Nr. 470-099) anschließen und Mittelkontakt anlöten. Kontakte werden mit Werkzeug (Best.-Nr. 485-221) entfernt.

Steckverbinder Serie D mit gemischter Kontaktbelegung


Steckverbinder mit gemischter Kontaktbelegung vereinen Signal- und Leistungsanschlüsse im gleichen Gehäuse. Stift- und Buchsenoptionen mit Anschlüsse über Lötkelche oder 90°-Leiterplattenmontage. Gehäusedefinition: Das17W2-Gehäuse kann insgesamt 17 gemischte Kontaktbelegungen haben. Das Gehäuse wird mit 15 Signalkontakten und 2 Steckplätzen für Leistungs- und Koaxialanschlüsse geliefert. Für militärische, industrielle und gewerbliche Anwendungen und Computerschnittstellen usw. geeignet

Note

Die genauen Daten der Einsätze hängen vom Mittelkontakt ab.
