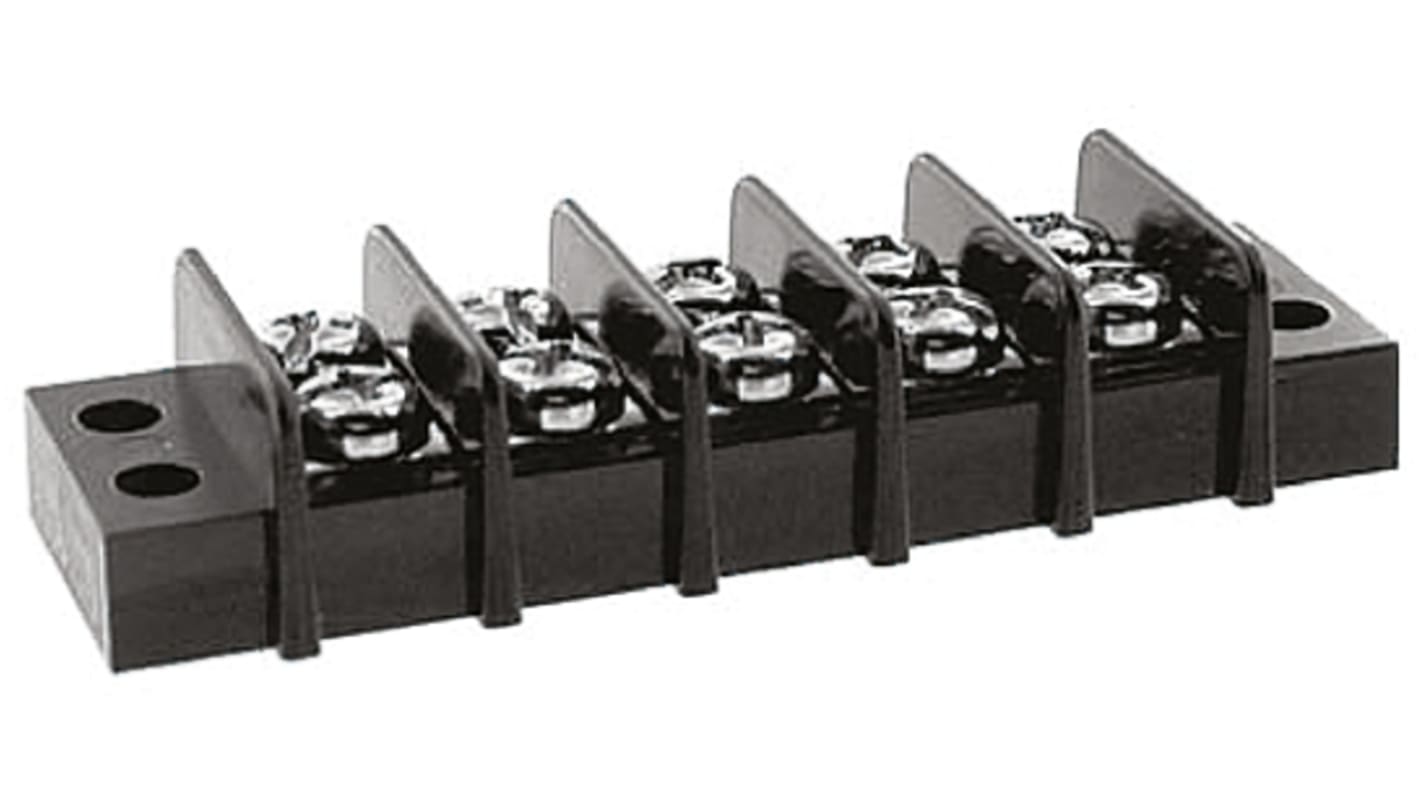

TE Connectivity Klemmstreifen 5-Kontakte Messing 2-reihig, Raster 9.53mm, 300 V M3 Zinn / 20A
- RS Best.-Nr.:
- 782-1999
- Herst. Teile-Nr.:
- 1546306-5
- Hersteller:
- TE Connectivity
Zurzeit nicht verfügbar, Versand erfolgt sobald lieferbar.
Im Warenkorb
Preis pro 1 Packung zu 5 Stück
€ 9,45
(ohne MwSt.)
€ 11,34
(inkl. MwSt.)
| Packung(en) | Pro Packung | Pro Stück* |
| 1 + | € 9,45 | € 1,89 |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 782-1999
- Herst. Teile-Nr.:
- 1546306-5
- Hersteller:
- TE Connectivity
Datenblätter und Anleitungen
Rechtliche Anforderungen
- Ursprungsland:
- TW
Informationen zur Produktgruppe
Zweireihige Dual-Klemmstreifen - TE Connectivity
Zweireihige Dual-Klemmstreifen für freiverdrahtete Anwendungen Diese Teile ermöglichen dem Endbenutzer den Abschluss einer Verdrahtung zu einer separaten Schraube, ohne dass die werkseitige Verdrahtung gestört wird. Gestiegene Strombelastbarkeit.
Verwendete Materialien:
Isolierkörper: UL 94 V-0-Thermoplast, schwarz
Anschlussklemme: Messing, verzinnt
Schraube: No. 6-32 Stahl, vernickelt; M4.0 Stahl, vernickelt (14,3 mm).
Verwendete Materialien:
Isolierkörper: UL 94 V-0-Thermoplast, schwarz
Anschlussklemme: Messing, verzinnt
Schraube: No. 6-32 Stahl, vernickelt; M4.0 Stahl, vernickelt (14,3 mm).
Eine geschlossene Unterseite ermöglicht eine Montage direkt auf dem Blechpanel.
Auf Länge geformt
Wire-to-Wire-Anschluss
Verfügbar mit Zweilochschraube oder Kabelclip
Nennstrom: 20 A, 300 Vac
Drahtgrößenbereich: 22 - 12 AWG
Spannungsfestigkeit: 2000 Vac min.
Isolationswiderstand: >5000 MΩ @ 500 V dc
Betriebstemperatur: –40 °F bis +221 °F (–40 °C bis +105 °C)
Auf Länge geformt
Wire-to-Wire-Anschluss
Verfügbar mit Zweilochschraube oder Kabelclip
Nennstrom: 20 A, 300 Vac
Drahtgrößenbereich: 22 - 12 AWG
Spannungsfestigkeit: 2000 Vac min.
Isolationswiderstand: >5000 MΩ @ 500 V dc
Betriebstemperatur: –40 °F bis +221 °F (–40 °C bis +105 °C)
Technische Daten des gezeigten Artikels
Eigenschaft | Wert |
|---|---|
| Anzahl der Kontakte | 5 |
| Raster | 9.53mm |
| Kontaktmaterial | Messing |
| Kontaktbeschichtung | Zinn |
| Anzahl der Reihen | 2 |
| Schraubengröße | M3 |
| Drahtgröße | 22 → 12 AWG |
| Material | Thermoplast |
| Nennstrom | 20A |
| Betriebsspannung | 300 V |
| Länge | 2.55Zoll |
| Betriebstemperatur max. | +105°C |
| Betriebstemperatur min. | -40°C |
