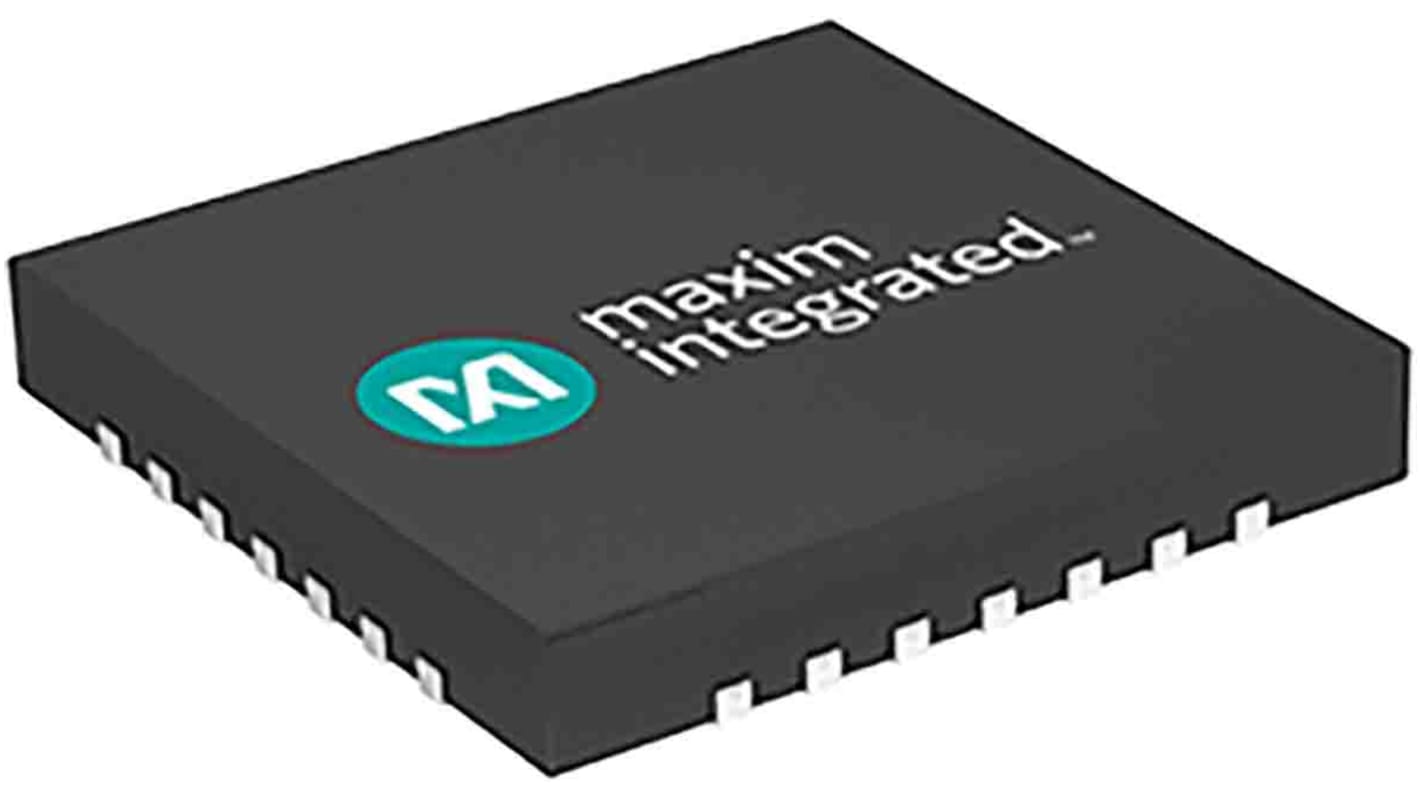

Maxim Integrated Quadraturdemodulator Typ Demodulator Quadratur, Verstärkung 110dB 300MHz, TQFN 28-Pin Programmierbar
- RS Best.-Nr.:
- 191-5266
- Herst. Teile-Nr.:
- MAX2309ETI+
- Hersteller:
- Maxim Integrated
Das Produkt ist zurzeit nicht verfügbar und kann derzeit nicht vorbestellt werden.
Leider ist dieses Produkt derzeit nicht auf Lager und kann nicht vorbestellt werden.
Im Warenkorb
Preis pro 1 Stück (in Stange zu 60)
€ 4,708
(ohne MwSt.)
€ 5,65
(inkl. MwSt.)
| Stück | Pro Stück | Pro Stange* |
| 60 + | € 4,708 | € 282,48 |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 191-5266
- Herst. Teile-Nr.:
- MAX2309ETI+
- Hersteller:
- Maxim Integrated
Datenblätter und Anleitungen
Rechtliche Anforderungen
Informationen zur Produktgruppe
Vollständiges IF-Subsystem umfasst VCO und Synthesizer
Unterstützt Dual-Band-, Triple-Mode-Betrieb
VGA mit> 110dB Verstärkungsregelung
QAM-Demodulator
Hoher Ausgangspegel (2,7 V)
Programmierbarer Ladepumpenstrom
Unterstützt jede IF-Frequenz zwischen 40 MHz und 300 MHz
3-adrige programmierbare Schnittstelle
Niedrige Versorgungsspannung (+2,7 V)
Anwendungen
Dual-Mode-Handsets von Globalstar
Einzel-/Dual-/Triple-Mode-CDMA-Handsets
WCDMA-Handsets
Drahtlose Datenverbindungen
Wireless Local Loop (WLL)
Unterstützt Dual-Band-, Triple-Mode-Betrieb
VGA mit> 110dB Verstärkungsregelung
QAM-Demodulator
Hoher Ausgangspegel (2,7 V)
Programmierbarer Ladepumpenstrom
Unterstützt jede IF-Frequenz zwischen 40 MHz und 300 MHz
3-adrige programmierbare Schnittstelle
Niedrige Versorgungsspannung (+2,7 V)
Anwendungen
Dual-Mode-Handsets von Globalstar
Einzel-/Dual-/Triple-Mode-CDMA-Handsets
WCDMA-Handsets
Drahtlose Datenverbindungen
Wireless Local Loop (WLL)
Technische Daten des gezeigten Artikels
Eigenschaft | Wert |
|---|---|
| Device-Typ | Demodulator |
| Modulations-Typ | Quadratur |
| Signalverstärkung max. | 110dB |
| I/O Frequenz max. | 300MHz |
| Programmierbar | Ja |
| Montage-Typ | SMD |
| Gehäusegröße | TQFN |
| Pinanzahl | 28 |
| Versorgungsstrom max. | 41,5 mA (CDMA) |
| Ausgangsleistung | -13.7dBm |
| Abmessungen | 5 x 5 x 0.75mm |
| Höhe | 0.75mm |
| Länge | 5mm |
| Betriebstemperatur max. | +85 °C |
| Arbeitsspannnung max. | 3,6 V |
| Breite | 5mm |
| Arbeitsspannnung min. | 2,7 V |
| Betriebstemperatur min. | +85 °C |
