Microchip Entwicklungstool Kommunikation und Drahtlos, 2.4GHz, 802.15.4

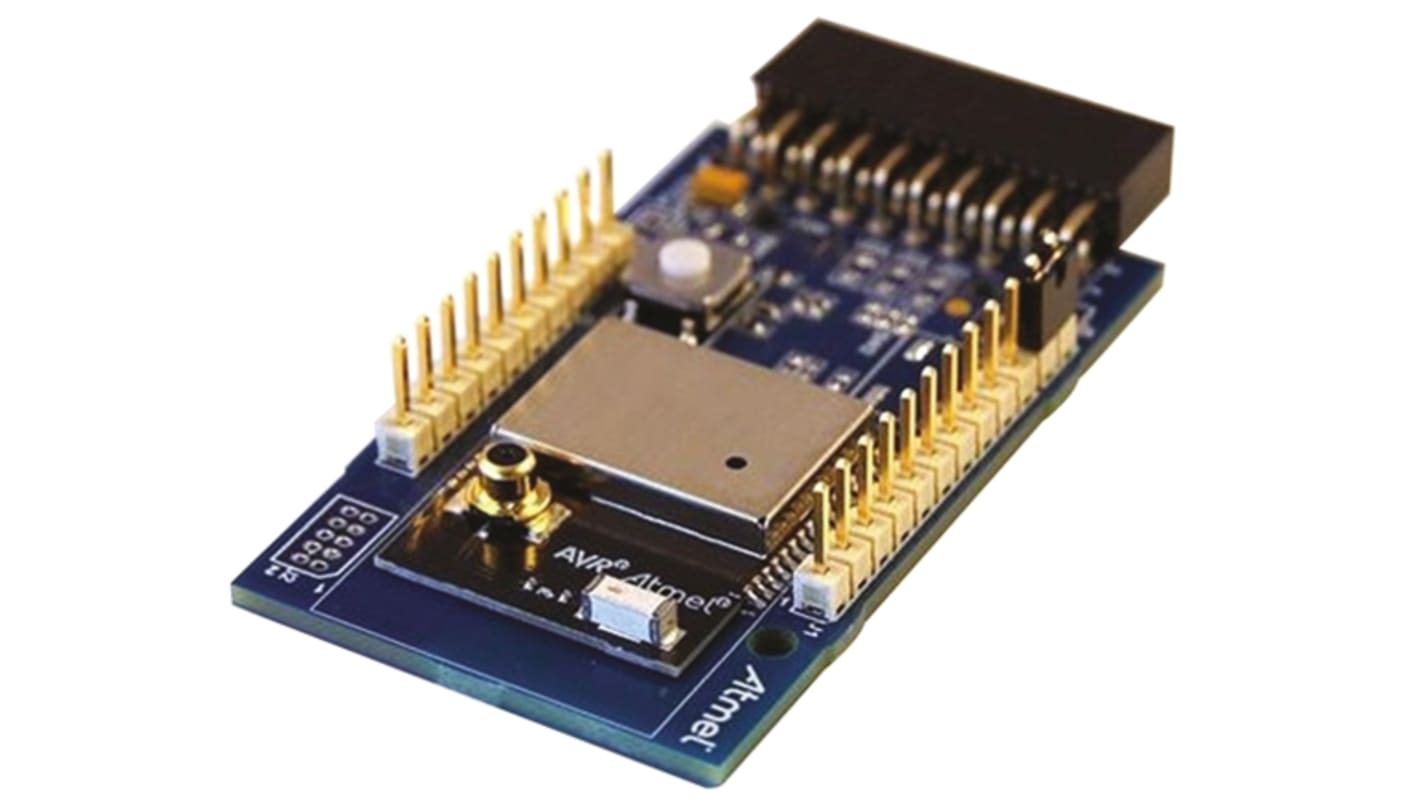

Die ZigBit™-Erweiterungsplatine ATZB-A-233-XPRO von Atmel unterstützt das verstärkte drahtlose Transceiver-Modul AT86RF233. Sie dient zur Evaluierung des Moduls und kann an eine Xplained Pro-Platine angeschlossen oder mit dem Prototypsystem eines Entwicklers verdrahtet werden. Das ZigBit-Modul ist kompatibel mit einem ZigBee-Stack, das ein selbstheilendes, selbstorganisierendes Mesh-Netzwerk unterstützt, optimiert die Netzwerkübertragung und minimiert den Stromverbrauch.

Verstärktes Modul ZigBit AT86RF233, 2,4 GHz
20-poliger Xplained Pro-Steckverbinder
Stiftleisten für ZigBit-Stifte nicht an Xplained Pro-Steckverbinder geführt
Stiftleiste für die Überwachung von ZigBit-Strom
ZigBit-Reset-Drucktaste

Verstärktes Modul ZigBit ATZB-RF-233-1-C
2,4-GHZ-ISM-Band-Transceiverschaltkreis AT86RF233 mit HF-Frontend-Modul (FEM) SE2431L
HF-Ausgangsleistung: bis zu +20 dBm
Empfängerempfindlichkeit: –104 dBm
Modulation: O-QPSK
16 Kanäle @ 5 MHz
OTA-Datenrate: 250 kbit/s (IEEE 802.15.4)
AES-128-Verschlüsselung
Vorbestückt mit zugewiesener 64-Bit-MAC-Adresse von Atmel
Reichweite: Bis zu 2000 m (offener Bereich)
128-Byte-FIFO-Tx/Rx-Puffer
Hostkommunikation: serielle SPI
Integrierte Chip-Antenne
HF-Prüfsteckverbinder MS-147
Netzteil: +2,0 bis +3,6 V dc
Abmessungen: 25 x 20 x 3,2 mm
Anwendungen: industrielle Steuerung, gewerbliche und private Automatisierung, Gesundheitswesen, Unterhaltungselektronik, PC-Peripheriegeräte und lokale Kommunikation für das Internet der Dinge (IoT)

Verstärktes Modul AT86RF233: 800-7605
Schaltkreis AT86RF233: 769-2687
