RS-Endschalter der Serie M20 AP
Einfach zu bedienende elektromechanische Endschalter bieten spezielle Qualitäten und speziell entwickelte Erkennungsgeräte mit Eigenschaften wie Präsenz/Abwesenheit, Positionierung und Endlage, durchlaufende Objekte und Zählung. Diese Endschalter bestehen aus verstärkter, thermoplastischer UL-VO-Glasfaser und bieten doppelte Isolierung und Schutz gemäß IP65.
Sichtbarer Betrieb
Möglichkeit zum Wechseln starker Ströme - 10 A konventioneller thermischer Strom
Elektrisch getrennte Kontakte
Präzise Betriebspunkte - Konsistenz
Unempfindlich gegenüber elektromagnetischen Störungen
Auswahl an Betätigungsköpfen, einfacher Stößel, Rollenstößel, Rollenhebel
Genormte Abmessung gemäß EN 50047 und EN 50041
Kunststoffgehäuse mit Schutzart IP65
Doppelte Isolierung
Möglichkeit zum Wechseln starker Ströme - 10 A konventioneller thermischer Strom
Elektrisch getrennte Kontakte
Präzise Betriebspunkte - Konsistenz
Unempfindlich gegenüber elektromagnetischen Störungen
Auswahl an Betätigungsköpfen, einfacher Stößel, Rollenstößel, Rollenhebel
Genormte Abmessung gemäß EN 50047 und EN 50041
Kunststoffgehäuse mit Schutzart IP65
Doppelte Isolierung

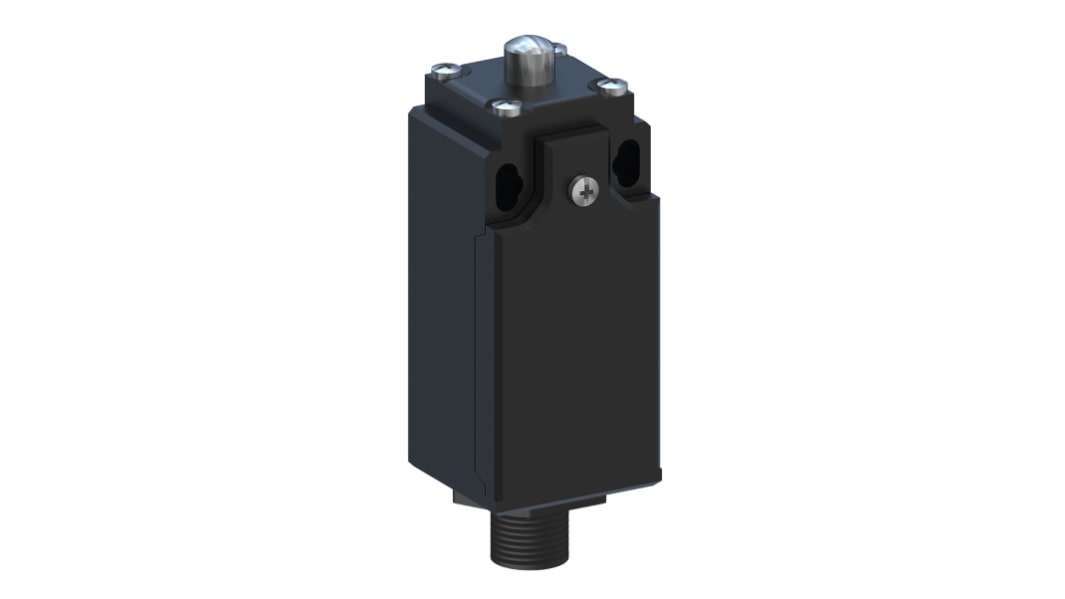

Endschalter mit doppelt isoliertem Kunststoffgehäuse gemäß IP65
Zulassungen
IEC 947-5-1, EN 60947-5-1
Technische Daten des gezeigten Artikels
Eigenschaft | Wert |
---|---|
Betätigertyp | Stößel |
Kontakt-Anzahl und -Position | DPST |
Kontakt-Konfiguration | Schließer/Öffner |
IP Schutzart | IP 65 |
Strom max. | 10A |
Gehäusematerial | Kunststoff |
Wechselspannung max. | 400V |
Gleichspannung max. | 250V |
Anschlussausführung | M12 |
Schaltfunktion | Sprungkontakt |
Länge | 30.3mm |
Tiefe | 73.5mm |
Breite | 30mm |
Betriebstemperatur max. | +70°C |
Betriebstemperatur min. | -25°C |
Lebensdauer mechanisch | 15000000Cycles |
Einbaulage | Vertikal |
