Füllstandsmessung

Unter Füllstandsmessung versteht man die Bestimmung der Höhe eines Mediums – sei es eine Flüssigkeit, ein Gas oder ein Schüttgut – in einem Behälter. Die Messergebnisse dienen dazu, Prozesse zu optimieren, Materialflüsse zu regulieren oder Sicherheitsrisiken zu minimieren. Die Wahl der richtigen Messmethode hängt von verschiedenen Faktoren ab, darunter die Art des Mediums, die Umgebungsbedingungen und die erforderliche Messgenauigkeit.

Die Wahl der richtigen Methode zur Füllstandsmessung hängt von verschiedenen Faktoren ab, darunter die Art des Mediums, die Umgebungsbedingungen, die erforderliche Messgenauigkeit und die spezifischen Anforderungen der Anwendung. Grundsätzlich lassen sich die Verfahren in direkte Messmethoden, bei denen das Messinstrument direkten Kontakt mit dem Medium hat, und indirekte Messmethoden, die ohne Berührung arbeiten, unterteilen.

Direkte Messverfahren

Direkte Messmethoden erfassen den Füllstand mechanisch oder über physikalische Wechselwirkungen mit dem Medium. Diese Verfahren sind oft kostengünstig und robust, eignen sich jedoch nicht für alle Anwendungen.

Füllstandsanzeige mit Schwimmer

Die Füllstandsanzeige mit Schwimmer ist eine der ältesten und bewährtesten Methoden zur Messung des Füllstands von Flüssigkeiten in Tanks und Behältern. Dieses direkte Messverfahren basiert auf einem mechanischen Schwimmer, der auf der Flüssigkeitsoberfläche schwimmt und sich entsprechend des Füllstands auf oder ab bewegt. Die Bewegung des Schwimmers wird entweder mechanisch auf eine Anzeige übertragen oder über einen Sensor erfasst, der den aktuellen Füllstand an ein Mess- oder Steuerungssystem weitergibt. Aufgrund ihrer einfachen Konstruktion sind Schwimmersysteme besonders kostengünstig und wartungsarm.

Diese Art der Füllstandsmessung kommt in vielen Bereichen zum Einsatz. In der Wasser- und Abwasserwirtschaft wird sie zur Überwachung von Pegelständen in Tanks oder Reservoirs genutzt. Auch in der Lebensmittel- und Getränkeindustrie finden Schwimmersysteme Anwendung, etwa in Lagertanks für Milch, Säfte oder andere Flüssigkeiten. In der Heizungs- und Kraftstofftechnik werden Schwimmerschalter häufig zur Kontrolle des Öl- oder Treibstoffstands in Tanks verwendet. Darüber hinaus sind sie in der Chemie- und Pharmaindustrie zu finden, wo sie beispielsweise in Lagerbehältern für verschiedene Flüssigkeiten eingesetzt werden.

Ein wesentlicher Vorteil der Schwimmer-Füllstandsanzeige ist ihre einfache und robuste Bauweise, die sie besonders langlebig macht. Mechanische Schwimmersysteme kommen ohne elektrische Komponenten aus und sind daher unempfindlich gegenüber Spannungsschwankungen oder elektromagnetischen Störungen. Zudem sind sie in vielen verschiedenen Bauformen erhältlich, darunter vertikale Schwimmer, die an einer Führungsstange entlanggleiten, und horizontale Schwimmerschalter, die am Tankrand montiert werden und einen Kontakt betätigen, wenn ein bestimmter Füllstand erreicht ist.

Trotz dieser Vorteile gibt es auch einige Einschränkungen. Da der Schwimmer direkt mit dem Medium in Kontakt steht, kann es bei viskosen Flüssigkeiten oder Medien mit hohen Schmutzanteilen zu Ablagerungen oder Verklebungen kommen, die die Bewegung des Schwimmers beeinträchtigen. Zudem ist die Messgenauigkeit begrenzt, da durch mechanische Übertragungssysteme gewissen Ungenauigkeiten vorliegen können. Auch in Tanks mit starken Turbulenzen oder Wellenbewegungen kann es zu Schwankungen in der Messgenauigkeit kommen.

Moderne Schwimmer-Füllstandsanzeigen sind in verschiedenen Ausführungen erhältlich, darunter mechanische Schwimmerschalter, die einfach den Zustand „voll“ oder „leer“ detektieren, sowie elektronische Schwimmersysteme, die den Pegel kontinuierlich messen und an Steuerungssysteme weitergeben können. Einige Varianten verfügen über magnetische Kopplungen, die eine berührungslose Übertragung der Schwimmerbewegung ermöglichen und so das Risiko von Verschleiß oder Undichtigkeiten minimieren.

Kapazitive Füllstandsmessung

Die kapazitive Füllstandsmessung ist ein berührungsbasiertes Verfahren zur Bestimmung des Füllstands von Flüssigkeiten und Schüttgütern in Behältern und Tanks. Sie nutzt die Veränderung der elektrischen Kapazität zwischen einer Messelektrode und der Behälterwand oder einer zweiten Elektrode, die durch das Vorhandensein eines Mediums beeinflusst wird. Da sich die Kapazität mit dem Füllstand verändert, kann daraus die Füllhöhe bestimmt werden. Dieses Verfahren eignet sich besonders für Medien mit einer bestimmten elektrischen Leitfähigkeit, wie Flüssigkeiten, Pulver oder Granulate.

Die kapazitive Füllstandsmessung findet in vielen industriellen Anwendungen Verwendung. In der Lebensmittelindustrie wird sie häufig zur Kontrolle von Flüssigkeiten, pastösen Stoffen oder pulverförmigen Produkten wie Mehl oder Zucker eingesetzt. Auch in der chemischen Industrie kommt sie zum Einsatz, da sie für eine Vielzahl von aggressiven oder viskosen Flüssigkeiten geeignet ist. In der Schüttgutindustrie ermöglicht sie eine zuverlässige Füllstandskontrolle von Materialien wie Sand, Kunststoffgranulat oder Getreide. Zudem wird diese Technik in der Wasser- und Abwasserwirtschaft genutzt, insbesondere für Tanks mit nicht leitfähigen Flüssigkeiten oder Schlämmen.

Ein wesentlicher Vorteil der kapazitiven Füllstandsmessung ist ihre hohe Präzision und Sensitivität, die eine zuverlässige Erfassung selbst bei kleinen Füllstandsänderungen ermöglicht. Zudem ist sie unempfindlich gegenüber Druck- und Temperaturschwankungen und kann in nahezu allen Behälterformen eingesetzt werden. Da die Sensoren keine mechanisch beweglichen Teile haben, zeichnen sie sich durch eine lange Lebensdauer und geringen Wartungsaufwand aus.

Allerdings gibt es auch einige Einschränkungen. Kapazitive Sensoren können durch Ablagerungen oder Anhaftungen am Sensor beeinflusst werden, was die Messgenauigkeit beeinträchtigen kann. Dies kann insbesondere bei klebrigen oder stark schäumenden Medien ein Problem darstellen. Zudem erfordert die Kalibrierung des Sensors eine genaue Abstimmung auf das jeweilige Medium, da sich unterschiedliche Flüssigkeiten oder Schüttgüter in ihrer elektrischen Leitfähigkeit unterscheiden. In stark wechselnden Prozessbedingungen kann es daher erforderlich sein, die Sensoren regelmäßig nachzujustieren.

Es gibt verschiedene Bauformen kapazitiver Füllstandssensoren, darunter Stabsensoren, die in das Medium eintauchen, sowie Platten- oder Seilsensoren, die sich für größere Behälter oder schwierige Messumgebungen eignen. Moderne kapazitive Sensoren sind oft mit einer automatischen Kompensation von Verschmutzungen oder Temperatureinflüssen ausgestattet, um stabile Messwerte zu gewährleisten.

Indirekte Messmethoden arbeiten ohne direkten Kontakt mit dem Medium und nutzen physikalische Prinzipien wie Druck, Schall oder elektromagnetische Wellen zur Füllstandsermittlung. Sie sind oft präziser, langlebiger und eignen sich für anspruchsvolle Umgebungen.

Hydrostatische Füllstandsmessung

Die hydrostatische Füllstandsmessung ist eine bewährte Methode zur Bestimmung des Flüssigkeitsstands in Behältern und Tanks. Sie basiert auf der Messung des hydrostatischen Drucks, der durch die Flüssigkeitssäule erzeugt wird. Da der Druck einer Flüssigkeit proportional zur Höhe der Flüssigkeitssäule ist, lässt sich der Füllstand durch einen Sensor präzise bestimmen. Der hydrostatische Druck wird dabei nach der Formel P = ρ * g * h berechnet, wobei die Dichte der Flüssigkeit, die Erdbeschleunigung und die Füllhöhe eine Rolle spielen (p = Dichte der Flüssigkeit; g = Erdbeschleunigung; h = Füllhöhe der Flüssigkeit). Diese Methode eignet sich insbesondere für Medien mit konstanter Dichte, da Schwankungen in der Flüssigkeitszusammensetzung die Messergebnisse beeinflussen können.

In der Praxis findet die hydrostatische Füllstandsmessung in verschiedenen Industriebereichen Anwendung. In der Wasser- und Abwasserwirtschaft wird sie zur Überwachung von Trinkwasserreservoirs, Kläranlagen und Hochbehältern genutzt. Auch in der chemischen Industrie kommt sie häufig zum Einsatz, um den Füllstand in Tanks mit Chemikalien oder Lösungsmitteln zu kontrollieren. Die Lebensmittelindustrie setzt diese Methode beispielsweise zur Füllstandsermittlung in Milch- und Getränketanks ein. In der Öl- und Gasbranche spielt sie eine entscheidende Rolle bei der Bestandsüberwachung in Treibstoff- und Öllagern. Zudem wird sie in industriellen Prozessen zur präzisen Überwachung von Flüssigkeitsständen in Produktionsanlagen verwendet.

Zu den größten Vorteilen der hydrostatischen Füllstandsmessung zählen die einfache Installation, die Kosteneffizienz und die hohe Präzision bei gleichbleibender Flüssigkeitsdichte. Zudem ist sie unempfindlich gegenüber Wellenbewegungen oder Schaumbildung an der Oberfläche. Allerdings gibt es auch einige Einschränkungen: Die Methode ist stark von der Dichte der Flüssigkeit abhängig, wodurch Temperaturänderungen oder Verunreinigungen das Messergebnis verfälschen können. Zudem ist sie nicht für Schüttgüter oder hochviskose Medien geeignet, und der direkte Kontakt der Sensoren mit der Flüssigkeit kann zu Ablagerungen oder Korrosion führen.

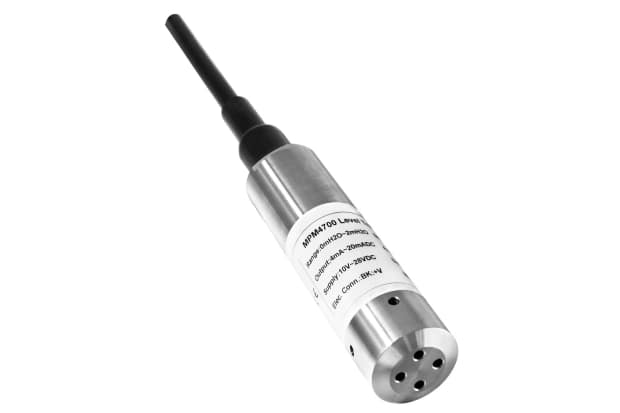

Zur Durchführung der Messung werden verschiedene Sensortypen eingesetzt. Tauchsonden messen den Druck direkt in der Flüssigkeit, während flanschmontierte Drucksensoren am Tankboden den hydrostatischen Druck erfassen. Differenzdrucksensoren ermitteln den Druckunterschied zwischen dem Flüssigkeitsdruck und dem Umgebungsdruck, um exakte Messwerte zu liefern. Die Wahl des geeigneten Sensors hängt von verschiedenen Faktoren ab, darunter die Art der Flüssigkeit, der Temperaturbereich und die Umgebungsbedingungen.

Ultraschall-Füllstandsmessung

Die Ultraschall-Füllstandsmessung ist eine berührungslose Methode zur Bestimmung des Füllstands von Flüssigkeiten und Schüttgütern in Behältern, Tanks oder Silos. Sie basiert auf der Laufzeitmessung von Schallwellen, die von einem Sensor ausgesendet, an der Oberfläche des Mediums reflektiert und anschließend wieder empfangen werden. Da sich die Geschwindigkeit des Schalls in Luft als weitgehend konstant erweist, kann aus der gemessenen Laufzeit der Schallwellen die Distanz zur Oberfläche des Mediums berechnet und somit der Füllstand ermittelt werden. Diese Technik bietet eine hohe Messgenauigkeit und eignet sich für zahlreiche industrielle Anwendungen.

Besonders vorteilhaft ist die Ultraschall-Füllstandsmessung in Bereichen, in denen eine berührungslose Messung erforderlich oder vorteilhaft ist. In der Wasser- und Abwasserwirtschaft wird sie häufig zur Pegelmessung in Reservoirs, Klärbecken oder offenen Kanälen eingesetzt. Auch in der chemischen Industrie findet sie Anwendung, da sie problemlos mit aggressiven oder korrosiven Flüssigkeiten arbeitet, ohne dass Sensoren direkt mit dem Medium in Kontakt kommen. In der Lebensmittelindustrie eignet sich diese Methode für die Überwachung von Flüssigkeiten oder Pulvern in Produktionsprozessen. Darüber hinaus wird die Ultraschalltechnologie in der Schüttgutindustrie verwendet, um den Füllstand von Getreide, Sand, Granulaten oder anderen Feststoffen in Silos zu bestimmen.

Zu den größten Vorteilen der Ultraschall-Füllstandsmessung gehört die berührungslose Funktionsweise, die eine hohe Langlebigkeit der Sensoren gewährleistet und eine Wartung aufgrund von Ablagerungen oder Korrosion überflüssig macht. Sie ist zudem für viele verschiedene Medien geeignet, da sie unabhängig von der elektrischen Leitfähigkeit oder Dichte des Stoffes arbeitet. Ein weiterer Vorteil ist die einfache Installation, da der Sensor lediglich oberhalb des zu messenden Mediums angebracht werden muss.

Allerdings gibt es auch Einschränkungen. Ultraschallsensoren können durch Dämpfungen oder Störungen in der Umgebung beeinflusst werden. So können starke Temperaturschwankungen die Schallgeschwindigkeit verändern und dadurch die Messgenauigkeit reduzieren. Auch Schaum, Staub oder Nebel über der Flüssigkeitsoberfläche können die Reflexion des Schallsignals beeinträchtigen. Zudem kann die Methode in sehr schmalen oder tiefen Behältern aufgrund von Mehrfachreflexionen an den Behälterwänden ungenaue Messergebnisse liefern.

Für die Ultraschall-Füllstandsmessung werden verschiedene Sensortypen verwendet. Standard-Ultraschallsensoren eignen sich für Flüssigkeiten oder Schüttgüter in offenen Tanks oder Silos. Eine integrierte** Temperaturkompensation** kann helfen, Umwelteinflüsse zu minimieren und die Messgenauigkeit zu verbessern. Spezielle hochfrequente Ultraschallsensoren ermöglichen eine präzisere Messung auch bei schwierigen Bedingungen.

Radar-Füllstandsmessung

Die Radar-Füllstandsmessung ist eine hochpräzise, berührungslose Methode zur Bestimmung des Füllstands von Flüssigkeiten und Schüttgütern. Sie basiert auf der Aussendung elektromagnetischer Wellen, die von der Oberfläche des Mediums reflektiert und anschließend vom Sensor wieder empfangen werden. Aus der Laufzeit der Radarwellen wird die Distanz zur Oberfläche berechnet, wodurch der Füllstand ermittelt werden kann. Da elektromagnetische Wellen unabhängig von den meisten Umgebungsbedingungen zuverlässig arbeiten, zählt die Radar-Füllstandsmessung zu den genauesten und vielseitigsten Messverfahren.

Besonders vorteilhaft ist dieses Verfahren in anspruchsvollen industriellen Umgebungen, in denen andere Messmethoden an ihre Grenzen stoßen. In der chemischen Industrie wird Radar häufig zur Überwachung aggressiver oder korrosiver Flüssigkeiten eingesetzt, da der Sensor keinen direkten Kontakt mit dem Medium benötigt. In der Öl- und Gasbranche eignet sich diese Methode zur Bestandskontrolle in Tanks, da sie unabhängig von Temperaturschwankungen oder Druckveränderungen äußerst präzise arbeitet. Auch in der Lebensmittelindustrie findet die Radar-Technologie Anwendung, insbesondere in Produktionsprozessen, die eine hygienische, kontaktlose Messung erfordern. Darüber hinaus kommt sie in der Schüttgutindustrie zum Einsatz, um den Füllstand von Getreide, Sand oder anderen rieselfähigen Stoffen in hohen Silos zu bestimmen.

Zu den größten Vorteilen der Radar-Füllstandsmessung gehört ihre hohe Messgenauigkeit, die unabhängig von Temperatur, Druck oder Gasen bleibt. Sie arbeitet zudem berührungslos, wodurch der Sensor nicht durch Ablagerungen oder Korrosion beeinträchtigt wird. Im Vergleich zur Ultraschallmessung ist die Radar-Technologie weniger anfällig für Störungen durch Schaum, Dämpfe oder Staub, was sie besonders für anspruchsvolle Umgebungen geeignet macht. Zudem sind moderne Radarsensoren mit smarter Signalverarbeitung ausgestattet, sodass sie auch in extremen Bedingungen zuverlässige Ergebnisse liefern.

Trotz dieser Vorteile gibt es auch einige Herausforderungen. Radar-Füllstandssensoren sind teurer als andere Messsysteme, insbesondere hochpräzise Geräte mit geführtem Radar oder Hochfrequenztechnik. In engen oder stark reflektierenden Behältern kann es zudem zu Mehrfachreflexionen kommen, die die Messgenauigkeit beeinträchtigen können. Auch die Installation und Konfiguration ist aufwendiger als bei einfacheren Messverfahren, da der Sensor exakt auf die jeweiligen Behälterbedingungen abgestimmt werden muss.

Es gibt zwei Hauptarten der Radar-Füllstandsmessung: Freistrahlendes Radar, das sich besonders für Flüssigkeiten eignet, und geführtes Radar (TDR – Time Domain Reflectometry), bei dem eine Wellenleiter-Sonde das Radar-Signal gezielt zur Oberfläche leitet, um auch bei schwierigen Medien oder turbulenten Bedingungen eine stabile Messung zu ermöglichen. Während freistrahlendes Radar häufig in großen Tanks mit Flüssigkeiten oder Schüttgütern verwendet wird, ist geführtes Radar ideal für enge oder stark bewegte Behälter.

Radiometrische Füllstandsmessung

Die radiometrische Füllstandsmessung ist ein berührungsloses Verfahren, das auf der Nutzung von Gammastrahlung basiert. Sie kommt vor allem in anspruchsvollen industriellen Umgebungen zum Einsatz, in denen herkömmliche Messverfahren an ihre Grenzen stoßen – beispielsweise bei extrem hohen Temperaturen, aggressiven oder korrosiven Chemikalien oder starkem Druck. Da die Sensoren außerhalb des Behälters angebracht werden, erfolgt die Messung vollkommen kontaktlos und ist daher ideal für Anwendungen, bei denen eine direkte Berührung des Mediums mit dem Messgerät nicht möglich oder nicht erwünscht ist.

Das Funktionsprinzip beruht auf einer schwachen radioaktiven Strahlungsquelle, die an einer Seite des Behälters angebracht ist, sowie einem gegenüberliegenden Detektor. Die Strahlen durchdringen den Behälter und das darin befindliche Medium, wobei die Intensität der durchgelassenen Strahlung von der Füllhöhe abhängt. Der Detektor misst die abgeschwächte Strahlung und berechnet daraus den aktuellen Füllstand. Da unterschiedliche Materialien unterschiedliche Absorptionsraten aufweisen, lassen sich sowohl Flüssigkeiten als auch Schüttgüter zuverlässig messen.

Radiometrische Füllstandsmesssysteme werden in speziellen Industriebranchen eingesetzt, in denen andere Messverfahren versagen würden. In der chemischen Industrie werden sie beispielsweise zur Füllstandsmessung in hochaggressiven oder toxischen Medien verwendet, die herkömmliche Sensoren zerstören könnten. In der Metallverarbeitung kommen sie zur Messung von Flüssigmetallen zum Einsatz, da extreme Temperaturen die Funktion mechanischer oder elektronischer Sensoren beeinträchtigen würden. Auch in der Zement- und Schüttgutindustrie sind sie nützlich, da Staub oder ungleichmäßige Oberflächenstrukturen keinen Einfluss auf die Messung haben. Zudem werden sie in Kraftwerken und der Petrochemie verwendet, um unter extremen Betriebsbedingungen zuverlässige Messwerte zu erhalten.

Ein großer Vorteil der radiometrischen Füllstandsmessung ist ihre absolute Unempfindlichkeit gegenüber Prozessbedingungen. Weder extreme Temperaturen, Druckverhältnisse noch aggressive Chemikalien beeinflussen die Messgenauigkeit. Zudem ist sie vollständig wartungsfrei, da die Sensoren außerhalb des Behälters montiert werden und nicht mit dem Medium in Kontakt kommen. Diese Technologie ermöglicht eine sehr präzise und zuverlässige Messung selbst in den schwierigsten Umgebungen.

Allerdings gibt es auch einige Einschränkungen. Der Einsatz radioaktiver Strahlung unterliegt strengen gesetzlichen Vorschriften, sodass eine behördliche Genehmigung erforderlich ist. Zudem sind die Anschaffungskosten hoch, da sowohl die Strahlungsquelle als auch der Detektor speziell angepasst und zertifiziert werden müssen. Die Installation erfordert ebenfalls eine sorgfältige Kalibrierung und eine fachgerechte Inbetriebnahme durch geschultes Personal.

Radiometrische Sensoren sind in verschiedenen Konfigurationen erhältlich, darunter punktuelle Messsysteme, die gezielt den Füllstand an einer bestimmten Stelle messen, sowie Dichtemesssysteme, die kontinuierliche Füllstandswerte liefern. Moderne Systeme sind mit digitaler Signalverarbeitung ausgestattet und lassen sich in bestehende Steuerungssysteme integrieren, um eine nahtlose Prozessüberwachung zu gewährleisten.

Optische Füllstandsmessung

Die optische Füllstandsmessung ist eine präzise und berührungslose Methode zur Bestimmung des Füllstands von Flüssigkeiten und Schüttgütern. Sie basiert auf der Reflexion, Brechung oder Absorption von Lichtstrahlen, die von einem optischen Sensor ausgesendet werden. Je nach Messprinzip wird die Lichtintensität oder die Zeit gemessen, die das Licht benötigt, um vom Medium reflektiert zu werden.

Optische Füllstandssensoren finden in zahlreichen Industrien Anwendung. In der Lebensmittel- und Pharmaindustrie werden sie zur Überwachung von Flüssigkeiten in sterilen Tanks eingesetzt, da sie ohne bewegliche Teile auskommen und sich leicht reinigen lassen. In der chemischen Industrie ermöglichen sie die Messung aggressiver oder hochreiner Flüssigkeiten, ohne dass Sensoren mit dem Medium in Berührung kommen. Auch in der Automobil- und Maschinenbauindustrie werden optische Sensoren verwendet, um Öl- oder Kühlmittelstände zu überwachen. Zudem eignen sie sich für die Halbleiterfertigung, in der selbst kleinste Verunreinigungen zu Problemen führen könnten.

Ein entscheidender Vorteil der optischen Füllstandsmessung ist ihre hohe Genauigkeit, die selbst kleine Pegeländerungen erfassen kann. Da sie berührungslos arbeitet, ist sie besonders wartungsarm und nicht anfällig für Verschleiß oder Ablagerungen, wie es bei mechanischen Sensoren der Fall sein kann. Zudem ist sie unempfindlich gegenüber Druck- oder Temperaturveränderungen und kann in verschiedenen Behälterformen eingesetzt werden. Moderne optische Sensoren können zudem mehrere Füllstände gleichzeitig erfassen, was die Überwachung von Mehrphasenflüssigkeiten, wie beispielsweise Öl-Wasser-Gemischen, ermöglicht.

Allerdings gibt es auch Herausforderungen. Optische Sensoren können durch trübe oder stark verschmutzte Medien in ihrer Funktion beeinträchtigt werden, da das Licht gestreut oder absorbiert wird, bevor es den Sensor erreicht. Auch reflektierende Oberflächen oder transparente Flüssigkeiten können die Messung erschweren. Zudem sind optische Füllstandssensoren in der Regel teurer als mechanische oder kapazitive Systeme und erfordern eine sorgfältige Kalibrierung für eine optimale Messgenauigkeit.

Es gibt verschiedene Arten optischer Füllstandssensoren. Lichtschranken-Sensoren nutzen eine Lichtquelle und einen Empfänger, um festzustellen, ob der Strahl durch das Medium unterbrochen wird. Laserbasierte Sensoren senden Lichtimpulse aus und messen die Laufzeit des reflektierten Signals, um den Füllstand exakt zu berechnen. Infrarotsensoren erfassen die Reflexion von Infrarotlicht an der Mediumoberfläche und eignen sich besonders für transparente Flüssigkeiten oder Spezialanwendungen.

Vergleich der Messmethoden

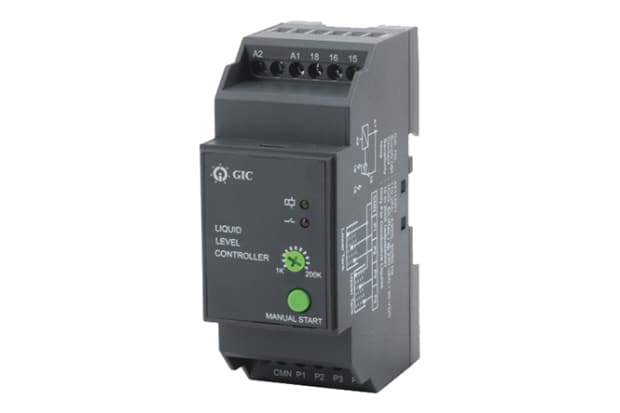

Füllstandsregler spielen eine zentrale Rolle in der automatischen Steuerung von Füllständen, indem sie Flüssigkeits- oder Schüttgutpegel in Behältern konstant halten und dadurch Prozesse optimieren. Sie verhindern Überfüllungen, schützen Pumpen vor Trockenlauf und sorgen für eine gleichmäßige Materialzufuhr. Je nach Anwendung arbeiten Füllstandsregler mit mechanischen, elektrischen oder softwarebasierten Steuerungssystemen und lassen sich in industrielle Automatisierungsprozesse integrieren.

Die Funktionsweise eines Füllstandsreglers basiert darauf, den Pegel in einem Behälter kontinuierlich zu überwachen und bei Abweichungen entsprechende Maßnahmen einzuleiten. Dabei gibt es zwei grundlegende Steuerungsarten: die Zweipunktregelung und die kontinuierliche Regelung. Bei der Zweipunktregelung wird der Füllstand zwischen einem oberen und unteren Grenzwert gehalten. Sobald der untere Schwellwert erreicht ist, aktiviert der Regler eine Pumpe oder ein Ventil, um das Medium nachzufüllen. Erreicht der Füllstand den oberen Grenzwert, wird die Zufuhr gestoppt. Diese Methode wird häufig in Wassertanks, Silos und Kühlmittelbehältern eingesetzt. Im Gegensatz dazu passt die kontinuierliche Regelung die Materialzufuhr dynamisch an, um den Füllstand präzise auf einem bestimmten Sollwert zu halten. Diese Technik wird vor allem in der chemischen Industrie, in der Lebensmittelverarbeitung und in automatisierten Produktionsprozessen genutzt, wo gleichmäßige Dosierung und konstante Pegel von großer Bedeutung sind.

Je nach Einsatzbereich gibt es verschiedene Arten von Füllstandsreglern, die sich hinsichtlich Sensortechnik und Funktionsweise unterscheiden. Mechanische Schwimmerregler nutzen einen Schwimmer, der über eine mechanische Schaltvorrichtung den Füllstand reguliert. Sie sind besonders robust und langlebig, eignen sich jedoch vor allem für saubere Flüssigkeiten mit geringer Viskosität. Kapazitive Füllstandsregler messen die elektrische Kapazitätsänderung bei variierendem Füllstand und sind ideal für Schüttgüter oder pastöse Medien. Ultraschall- und Radar-Füllstandsregler ermöglichen eine berührungslose Erfassung des Füllstands und sind besonders für aggressive Medien oder extrem hohe Temperaturen geeignet. Für leitfähige Flüssigkeiten kommen häufig leitfähige Füllstandsregler zum Einsatz, die über Elektroden den Pegelstand erfassen und in der Wasser- und Abwassertechnik genutzt werden. Eine weitere bewährte Technologie sind Druck- und Differenzdruckregler, die anhand des hydrostatischen Drucks am Boden des Tanks den Füllstand bestimmen und sich insbesondere für geschlossene Tanks mit Flüssigkeiten eignen.

Die Füllstandsmessung ist in zahlreichen Industriezweigen unverzichtbar, da sie eine präzise Überwachung und Steuerung von Flüssigkeiten und Schüttgütern ermöglicht. Je nach Branche und Medium kommen unterschiedliche Messverfahren zum Einsatz, die an die jeweiligen Umgebungsbedingungen angepasst sind.

Wasser- und Abwasserwirtschaft

In der Wasser- und Abwasserwirtschaft wird die Füllstandsmessung zur Überwachung von Trinkwasserreservoirs, Kläranlagen und Pumpstationen eingesetzt. Hier kommen häufig hydrostatische Sensoren oder Ultraschallsensoren zum Einsatz, da sie zuverlässig Pegelstände messen und frühzeitig vor Überläufen oder Trockenlaufen warnen.

Lebensmittelindustrie

In der Lebensmittelindustrie ist die exakte Füllstandskontrolle essenziell, um gleichbleibende Produktionsbedingungen zu gewährleisten. Hygienische und berührungslose Sensoren wie kapazitive oder optische Sensoren sind hier ideal, da sie sich leicht reinigen lassen und keine direkten Berührungspunkte mit dem Medium haben. Sie werden beispielsweise in Lagertanks für Milch, Säfte oder Pasten eingesetzt.

Chemische Industrie

Die chemische Industrie stellt hohe Anforderungen an die Füllstandsmessung, da aggressive, toxische oder korrosive Medien sicher überwacht werden müssen. Hier kommen oft radar- oder radiometrische Messverfahren zum Einsatz, da sie zuverlässig und berührungslos arbeiten, selbst unter extremen Temperaturen oder hohem Druck.

Öl- und Gasindustrie

In der Öl- und Gasindustrie spielt die Füllstandsmessung eine zentrale Rolle bei der Lagerung und dem Transport von Treibstoffen. Hochpräzise Radar-Füllstandssensoren gewährleisten eine sichere Bestandskontrolle in Tanks, unabhängig von Temperatur- oder Druckschwankungen. In explosionsgefährdeten Bereichen werden speziell zertifizierte Messsysteme verwendet.

Schüttgüterindustrie

Die Schüttgutindustrie nutzt vor allem kapazitive, radar- oder geführte Radar-Sensoren, um den Füllstand von Getreide, Sand, Zement oder Kunststoffgranulat in Silos zu messen. Da Staubentwicklung oder ungleichmäßige Materialoberflächen die Messgenauigkeit beeinträchtigen können, sind spezielle Sensortechnologien mit Störsignalunterdrückung erforderlich.

Pharma- und Halleiterindustrie

Auch in der Pharma- und Halbleiterindustrie ist die präzise Füllstandsmessung essenziell, um höchste Reinheitsanforderungen zu erfüllen. Hier kommen meist optische oder kapazitive Sensoren zum Einsatz, die kleinste Pegeländerungen erfassen und in hochsensiblen Produktionsprozessen zuverlässige Daten liefern.
